Fluke TiS — тепловизор
Тепловая диагностика
Работа механического оборудования, электросиловых агрегатов, электронных систем и пр. неизменно сопровождается тепловыделением. Повышенный нагрев является первым признаком неправильного функционирования или возникновения скрытой неисправности (повреждения), поэтому для проверки технического состояния работающих агрегатов и систем различного назначения традиционно применяют температурный контроль. Однако с его помощью только контролируется рабочая температура объекта, а при неисправности причину поломки зачастую сразу же определить бывает невозможно, для этого необходимо проводить дополнительную диагностику. Тепловизор максимально упрощает выявление неисправностей и скрытых дефектов, с его помощью можно как проводить контроль технического состояния различных объектов, так и их диагностирование.
Термографирование – это не сложно
Обращаться с тепловизионным оборудованием Fluke, при всей его сложности, довольно просто и не составит труда у пользователя любого уровня, кто хотя бы раз держал в руках цифровой фотоаппарат или видеокамеру. Для выполнения съемки с использованием тепловизора TiS (Thermal Imaging Scanner) достаточно только навести объектив прибора на объект съемки, используя экран прибора как видоискатель, сфокусировать изображение и нажать спусковую кнопку. При этом отображаемая на дисплее термограмма фиксируется («захватывается») и может быть сохранена на карте памяти SD.
Отображение и сохранение данных
Для большей наглядности при выполнении различных задач термограмма может представляться по-разному: для отображения температурного градиента можно выбрать разные цветовые палитры – традиционную красно-синюю, оттенки серого или цвет горячего металла. Сохранять изображение можно в виде растровой «картинки» в формате .bmp. Сохраняя инфракрасное и видимое изображения с настройками (уровнем объединения и цветовой палитрой) в файле .is2, имеется возможность в последствии обрабатывать данные на компьютере при помощи программы SmartView.
Работа механического оборудования, электросиловых агрегатов, электронных систем и пр. неизменно сопровождается тепловыделением. Повышенный нагрев является первым признаком неправильного функционирования или возникновения скрытой неисправности (повреждения), поэтому для проверки технического состояния работающих агрегатов и систем различного назначения традиционно применяют температурный контроль. Однако с его помощью только контролируется рабочая температура объекта, а при неисправности причину поломки зачастую сразу же определить бывает невозможно, для этого необходимо проводить дополнительную диагностику. Тепловизор максимально упрощает выявление неисправностей и скрытых дефектов, с его помощью можно как проводить контроль технического состояния различных объектов, так и их диагностирование.
Термографирование – это не сложно
Обращаться с тепловизионным оборудованием Fluke, при всей его сложности, довольно просто и не составит труда у пользователя любого уровня, кто хотя бы раз держал в руках цифровой фотоаппарат или видеокамеру. Для выполнения съемки с использованием тепловизора TiS (Thermal Imaging Scanner) достаточно только навести объектив прибора на объект съемки, используя экран прибора как видоискатель, сфокусировать изображение и нажать спусковую кнопку. При этом отображаемая на дисплее термограмма фиксируется («захватывается») и может быть сохранена на карте памяти SD.
Отображение и сохранение данных
Для большей наглядности при выполнении различных задач термограмма может представляться по-разному: для отображения температурного градиента можно выбрать разные цветовые палитры – традиционную красно-синюю, оттенки серого или цвет горячего металла. Сохранять изображение можно в виде растровой «картинки» в формате .bmp. Сохраняя инфракрасное и видимое изображения с настройками (уровнем объединения и цветовой палитрой) в файле .is2, имеется возможность в последствии обрабатывать данные на компьютере при помощи программы SmartView.
Характеристики
Тепловизор Fluke TiS предназначен для выполнения съемки в диапазоне температур от –20 до +100°C. Данная модель производит температурные определения с фиксированным коэффициентом излучения 0,95, и при измерении на поверхностях с высокими отражающими способностями необходимо учитывать соответствующую поправку.

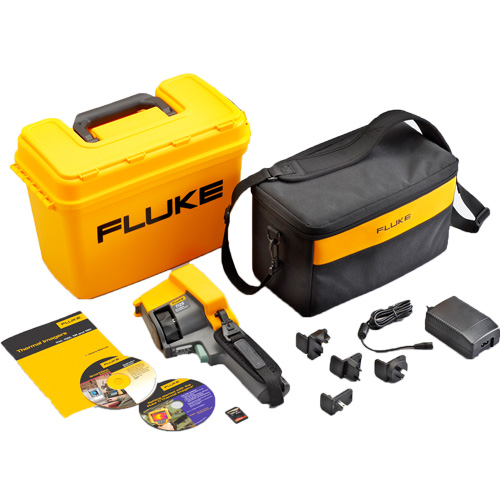

Комплектация:
- Тепловизор Fluke TiS 9HZ,
- SmartView® ПО для анализа и составления отчетов,
- 2 GB SD карта памяти,
- кардридер для загрузки снимков на ПК,
- прочный ящик для и переноски и сумка,
- ремень Держатель, для работы правой или левой рукой,
- AC зарядка/источник питания,
- руководство пользователя на CD (18 языков),
- интерактивный тренинг на DVD.
Дополнительные иллюстрации
Технические характеристики:
Тепловизор Fluke TiS
| Температура | |
| Диапазон температурных измерений (не калибруется ниже –10 °C) | От -20 °C до +100 °C |
| Погрешность измерения температуры | ± 5 °C или 5 % (при номинальной температуре 25°C, выбирается большее значение) |
| Качество изображений | |
| Частота обновления изображения | Частота обновления 9 Гц |
| Тип приемника излучения | Матрица 120 x 120 в фокальной плоскости, неохлаждаемый микроболометр |
| Тепловая чувствительность (NETD) | ≤ 0,1 °C при температуре объекта 30 °C 100 мК |
| Спектральный диапазон ИК | от 7,5 до 14 мкм (длинноволновый) |
| Стандартный тип инфракрасных объективов | Поле зрения: 17° x 17° Пространственная разрешающая способность: (IFOV) 2.50 мрад Минимальное расстояние фокусировки: 15 см |
| Представление изображений | |
| Цветовые палитры | Цвета нагрева железа, сине-красная, серая |
| Уровень и диапазон | Плавное автоматическое масштабирование и фиксация уровня и диапазона |
| Минимальный диапазон (в автоматическом режиме) | 5 °C |
| Механизм съемки, просмотра и сохранения изображений | Возможность съемки, просмотра и сохранения изображений одной рукой |
| Носитель | Карта памяти SD (2 GB на карте памяти емкостью 2 Гб можно сохранить не менее 1200 полностью радиометрических (в формате .is2)) IR изображений с аннотациями или 3000 обычных растровых (.bmp) изображений, которые можно загрузить в компьютер через универсальное устройство считывания карт памяти с разъемом USB |
| Форматы файлов | Нерадиометрические (.bmp) или полностью радиометрические (.is2) Для анализа нерадиометрических растровых (.bmp) файлов не требуется специальной программы |
| Форматы файлов, в которые можно экспортировать изображение с помощью ПО SmartView® | BMP, DIB, GIF, JPE, JFIF, JPEG, JPG, PNG, TIF и TIFF |
| Просмотр содержимого памяти | Навигация в виде последовательного представления и просмотра изображений |
| Общие характеристики | |
| Температура для измерений: | от -10 °C до +50 °C |
| Температура для хранения: | от -20 °C до +50 °C без аккумулятора |
| Относительная влажность | от 10 % до 95 % без конденсации |
| Дисплей | Цветной ЖК-дисплей VGA (640×480) размером 3,7 дюйма горизонтальной ориентации с подсветкой и прозрачной защитной крышкой |
| Программное обеспечение | ПО SmartView™ для полного анализа данных и составления отчетов входит в комплект поставки |
| Батареи | Встроенный блок аккумуляторов (входит в комплект) |
| Время работы батареи | Три или четыре часа непрерывной работы (при 50 %-ном уровне яркости ЖК-дисплея) |
| Время зарядки батарей | Полная зарядка — 2,5 часа |
| Зарядка батарей выполняется от сети переменного тока | Сетевой адаптер/зарядное устройство (110/220 В переменного тока, 50/60 Гц) (в комплекте) заряжает аккумулятор при включенном и выключенном состоянии прибора, в комплект входит набор сетевых переходников. |
| Питание от сети | Прибор может получать питание от сети через сетевой адаптер (110/220 В перем. тока, 50/60 Гц), который входит в комплект поставки, в комплект входит набор сетевых переходников. |
| Функции энергосбережения | Переход в режим ожидания после 5 минут бездействия; автоматическое отключение после 30 минут бездействия |
| Стандарты безопасности | CSA (US и CAN): C22.2 № 61010-1-04, UL: UL STD 61010-1 (2-е издание), ISA: 82.02.01 |
| Электромагнитная совместимость | Отвечает всем требованиям EN61326-1:2006 |
| Удары | 25 G, IEC 68-2-29 |
| Тест на падение | 2 м |
| Размеры (Д х Ш х В) | 26,7 x 12,7 x 15,2 см |
| Вес | 1,2 кг (с аккумулятором) |
| Класс защиты корпуса | Класс защиты IP54 (ограниченная защита от проникновения пыли и защита водяных брызг с любого направления) |
| Гарантия | Два года (стандартная) |
| Рекомендуемый интервал калибровки | Два года (при нормальной эксплуатации и нормальном износе) |
| Поддерживаемые языки | Чешский, английский, финский, французский, немецкий, итальянский, японский, корейский, польский, португальский, русский, китайский упрощенный, испанский, шведский, китайский традиционный и турецкий (также поставляются руководства на голландском и венгерском языках) |
