КАБЕЛЬНЫЕ ВВОДЫ ПОД НЕБРОНИРОВАННЫЙ КАБЕЛЬ ДЛЯ ТРУБНОГО ПРИСОЕДИНЕНИЯ СЕРИИ FGN / FGF
НАЗНАЧЕНИЕ
Кабельные вводы серии FGN / FGF применяемые во взрывоопасных зонах промышленных предприятий, предназначены для комплектования взрывозащищенного электрооборудования (взрывозащита вида «d» и «e») без нарушения характеристик взрывозащиты со степенью защиты от внешних воздействий IP66.
Кабельные вводы типа FGN / FGF предназначены для ввода и фиксации небронированных кабелей во взрывозащищённое электрооборудование при трубной прокладке и надежно защищают кабель от случайного выдергивания.
Кабельные вводы типа FGN имеют внешнюю резьбу для трубного присоединения, а кабельные вводы типа FGF – внутреннюю.
Вводы применяются при эксплуатации во взрывоопасных зонах на поднадзорных объектах ФСЭТАН и национальных технических надзорах стран СНГ, а также эксплуатации в невзрывоопасных зонах на подзорных объектах ФСЭТАН и национальных технических надзорах стран СНГ.
Технические характеристики
|
Маркировка взрывозащиты
|
1 Ex d IIC
Ex e II
|
|
Степень защиты
|
IP 66/IP 67/ IP 68
|
|
Диапазон рабочих температур
|
— 60 °С…+ 110 °С
|
|
Материал
|
оцинкованная сталь G (по умолчанию)
нержавеющая сталь S
никелированная латунь B
|
|
Тип присоединительной резьбы
|
трубная коническая R ГОСТ 6211-81
метрическая М ГОСТ 24705-2002 (I)
|
|
Технические условия
|
ТУ3400-007-72453807-07
|
|
Сертификат соответствия ГОСТ Р
|
РОСС RU.ГБ05.В02735
|
|
Разрешение на применение
|
РРС 00-36713
|

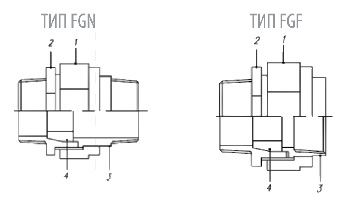

СОСТАВ КАБЕЛЬНОГО ВВОДА
 |
1 – корпус кабельного ввода;
2 – гайка;
3 – втулка с внешней резьбой;
4 – уплотнительное кольцо.
|
КОНСТРУКТИВНЫЕ ПАРАМЕТРЫ
ТИП FGN
ТИП FGF
|
Тип
|
Резьба
|
Габаритные размеры
|
d
мин-макс
|
Масса, г
|
||||
|
N коническая
|
M
метрическая
|
H
|
S
|
AC
|
AC1
|
|||
|
FGN1
|
1/2
|
M20x1,5
|
87
|
35
|
27
|
30
|
6-12
|
217
|
|
FGN2
|
3/4
|
M25x1,5
|
87
|
40
|
32
|
35
|
11-17
|
276
|
|
FGN3
|
1
|
M32x1,5
|
102
|
48
|
40
|
42
|
17-23
|
520
|
|
FGN4
|
1 1/4″
|
M40x1,5
|
113
|
66
|
57
|
56
|
23-29
|
901
|
|
FGN5
|
1 1/2″
|
M50x1,5
|
116
|
75
|
65
|
70
|
29-36
|
1 180
|
|
FGN6
|
2″
|
M63x1,5
|
116
|
90
|
76
|
84
|
36-46
|
1 620
|
|
FGN7
|
2 1/2″
|
М75х1,5
|
123
|
117
|
97
|
100
|
44-60
|
2 830
|
|
FGN8
|
3″
|
М90х1,5
|
123
|
132
|
108
|
121
|
59-71
|
3 150
|
|
FGF1
|
1/2
|
M20x1,5
|
70
|
35
|
27
|
30
|
6-12
|
176
|
|
FGF2
|
3/4
|
M25x1,5
|
70
|
40
|
32
|
35
|
11-17
|
216
|
|
FGF3
|
1
|
M32x1,5
|
85
|
48
|
40
|
42
|
17-23
|
414
|
|
FGF4
|
1 1/4″
|
M40x1,5
|
89
|
66
|
57
|
56
|
23-29
|
798
|
|
FGF5
|
1 1/2″
|
M50x1,5
|
96
|
75
|
65
|
70
|
29-36
|
1 003
|
|
FGF6
|
2″
|
M63x1,5
|
96
|
90
|
76
|
84
|
36-46
|
1 414
|
|
FGF7
|
2 1/2″
|
М75х1,5
|
108
|
117
|
97
|
100
|
44-60
|
2 542
|
|
FGF8
|
3″
|
М90х1,5
|
108
|
132
|
108
|
121
|
59-71
|
2 915
|
