ПЛАСТИКОВЫЕ ШКАФЫ ШПУЭ
Техническое описание шкафов пластиковых
НАЗНАЧЕНИЕ
Шкафы приборные утепленные необогреваемые (далее — ШПУН) и электрообогреваемые (далее — ШПУЭ) предназначены для установки внутри них приборов и устройств контроля, измерения, управления и другой аппаратуры, работающих в ограниченном температурном диапазоне.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Шкафы приборные с окном предназначены для климатических условий У, шкафы приборные без окна предназначены для климатических условий УХЛ категории размещения 1 по ГОСТ 15150 и применяются для работы в следующих условиях:
1) окружающая среда – отсутствие агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию;
2) место установки – неотапливаемые помещения и на открытом воздухе;
3) температура окружающей среды от минус 40 °С до плюс 40 °С с относительной влажностью до 95 % при температуре плюс 35 °С и более низких температурах без конденсации влаги для шкафов ШПУЭ с окном;
4) температура окружающей среды от минус 60 °С до плюс 50 °С с относительной влажностью до 95 % при температуре плюс 35 °С и более низких температурах без конденсации влаги для шкафов ШПУЭ и ШПУН без окна.
В шкафах типа ШПУЭ установлен взрывозащищенный нагреватель, обеспечивающий необходимый микроклимат для размещенного внутри шкафов оборудования.
Шкафы ШПУН, ШПУЭ могут применяться на объектах добычи, транспортировки, подземного хранения и переработки природного газа и могут устанавливаться во взрывоопасных зонах согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ) и другим директивным документам, регламентирующим установку электрооборудования во взрывоопасных зонах, где возможно образования взрывоопасных смесей категории IIА, IIВ ГОСТ Р 51330.0, групп Т1, Т2, Т3, Т4, ГОСТ Р 51330.5.
По классификации ГОСТ Р 52931 шкафы относятся к изделиям:
1) по эксплуатационной законченности — третьего порядка;
2) по защищённости от воздействия окружающей среды — пылевлагозащищённым, степень защиты IP54 по ГОСТ 14254;
3) по стойкости к механическим воздействиям являются вибропрочными, группа исполнения L3.
По виду энергии носителя сигналов в канале связи шкафы являются электрическими изделиями.
Основные технические данные шкафов приведены в таблице 1. Дополнительные модификации шкафов, изготовляемых по индивидуальным техническим требованиям заказчика, разрабатываются на базе основных модификаций и втаблицу 1 не заносятся.
ТАБЛИЦА 1 – ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ ШКАФОВ ПРИБОРНЫХ УТЕПЛЕННЫХ
|
Код/
Обозначение
|
Количество вводов
|
Габаритные размеры корпуса шкафа, мм
|
Масса,
кг
|
Примечание
|
|||
|
кабельных
|
трубных
|
высота
|
ширина
|
глубина
|
|||
|
Ø6,5-17,5
|
|||||||
| ШПУЭ1-Д-О-Н
БКРА3.622.153
|
2
|
4
|
490
|
460
|
390
|
34
|
утепленные электро-
обогреваемые с окном
|
| ШПУЭ2-Д-О-Н
БКРА3.622.153-01
|
34
|
||||||
| ШПУЭ3-Д-О-Н
БКРА3.622.153-02
|
2
|
34
|
|||||
| ШПУЭ4-Д-О-Н
БКРА3.622.153-03
|
1
|
33,5
|
|||||
| ШПУЭ5-Д-О-Н
БКРА3.622.153-04
|
2
|
33,5
|
|||||
| ШПУЭ1-Р-О-Н
БКРА3.622.154
|
2
|
4
|
500
|
460
|
410
|
31
|
|
| ШПУЭ2-Р-О-Н
БКРА3.622.154-01
|
31
|
||||||
| ШПУЭ3-Р-О-Н
БКРА3.622.154-02
|
2
|
31
|
|||||
| ШПУЭ4-Р-О-Н
БКРА3.622.154-03
|
1
|
30,5
|
|||||
| ШПУЭ5-Р-О-Н
БКРА3.622.154-04
|
2
|
30,5
|
|||||
| ШПУЭ1-Д-Г-Н
БКРА3.622.153-05
|
2
|
4
|
490
|
460
|
390
|
36
|
утепленные электро-
обогреваемые без окна
|
| ШПУЭ2-Д-Г-Н
БКРА3.622.153-06
|
36
|
||||||
| ШПУЭ3-Д-Г-Н
БКРА3.622.153-07
|
2
|
36
|
|||||
| ШПУЭ4-Д-Г-Н
БКРА3.622.153-08
|
1
|
35,4
|
|||||
| ШПУЭ5-Д-Г-Н
БКРА3.622.153-09
|
2
|
35,4
|
|||||
| ШПУЭ1-Р-Г-Н
БКРА3.622.154-05
|
2
|
4
|
500
|
460
|
410
|
30,5
|
|
| ШПУЭ2-Р-Г-Н
БКРА3.622.154-06
|
30,5
|
||||||
| ШПУЭ3-Р-Г-Н
БКРА3.622.154-07
|
2
|
30
|
|||||
| ШПУЭ4-Р-Г-Н
БКРА3.622.154-08
|
1
|
30
|
|||||
| ШПУЭ5-Р-Г-Н
БКРА3.622.154-09
|
2
|
30
|
|||||

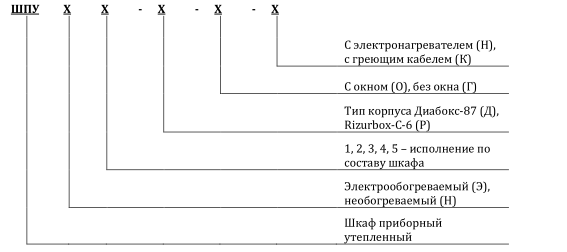

Структура условного обозначения шкафов:
Пример записи шкафа приборного утепленного электрообогреваемого с окном высотой 490 мм, шириной 460 мм, глубиной 390 мм на основе шкафа Диабокс 87 с установкой датчика разности давлений Метран-150CD2 (0-63 кПа) 2 2 1 1 L3 A M3 EM K12 с клапанным блоком 0104 M W 5 2 B B 1 1 H3 VC с взрывозащищенным электронагревателем при заказе и в документации другого изделия: — шкаф приборный утепленный электрообогреваемый ШПУЭ2-Д-О-Н, ТУ 4238-060-00153695-2012. Датчик «Метран» и клапанный блок поставляются совместно. Габаритные и установочные размеры шкафов, расположение кабельных и трубных вводов показаны в приложении А.
ТАБЛИЦА 2 – СОСТАВ ШКАФОВ ПРИБОРНЫХ УТЕПЛЕННЫХ
|
Код/
Обозначение
|
Наименование установленного оборудования
|
|
|
Датчик
|
Клапанный блок
|
|
| ШПУЭ1-Д-О-Н
БКРА3.622.153
|
Датчик разности давлений Метран-150CD2 (0-63 кПа) 2 2 1 1 L3 A M5 EM K12
|
0104 М Т 5 2 F 1 1 H3 VC |
| ШПУЭ2-Д-О-Н
БКРА3.622.153-01
|
0104 M W 5 2 B B 1 1 H3 VC | |
| ШПУЭ3-Д-О-Н
БКРА3.622.153-02
|
Датчик избыточного давления Метран-150CG4 (0-1600 кПа) 2 2 1 1 L3 A M5 EM B4 K12
|
0106 MT 2 2 B B 1 1 |
| ШПУЭ4-Д-О-Н
БКРА3.622.153-03
|
0104 M W 3 2 B 1 1 VC | |
| ШПУЭ5-Д-О-Н
БКРА3.622.153-04
|
Датчик избыточного давления Метран -150ТG4 (0-25 Мпа) 2G 2 1 A EM B1 K12 PA LT
|
0106 M T 2 2 В B 1 1 Н3 |
| ШПУЭ1-Р-О-Н
БКРА3.622.154
|
Датчик разности давлений Метран-150CD2 (0-63 кПа) 2 2 1 1 L3 A M5 EM K12
|
0104 М Т 5 2 F 1 1 H3 VC |
| ШПУЭ2-Р-О-Н
БКРА3.622.154-01
|
0104 M W 5 2 B B 1 1 H3 VC | |
| ШПУЭ3-Р-О-Н
БКРА3.622.154-02
|
Датчик избыточного давления Метран-150CG4 (0-1600 кПа) 2 2 1 1 L3 A M5 EM B4 K12
|
0106 MT 2 2 B B 1 1 |
| ШПУЭ4-Р-О-Н
БКРА3.622.154-03
|
0104 M W 3 2 B 1 1 VC | |
| ШПУЭ5-Р-О-Н
БКРА3.622.154-04
|
Датчик избыточного давления Метран -150ТG4 (0-25 Мпа) 2G 2 1 A EM B1 K12 PA LT
|
0106 M T 2 2 В B 1 1 Н3 |
| ШПУЭ1-Д-Г-Н
БКРА3.622.153-05
|
Датчик разности давлений Метран-150CD2 (0-63 кПа) 2 2 1 1 L3 A M5 EM K12
|
0104 М Т 5 2 F 1 1 H3 VC |
| ШПУЭ2-Д-Г-Н
БКРА3.622.153-06
|
0104 M W 5 2 B B 1 1 H3 VC | |
| ШПУЭ3-Д-Г-Н
БКРА3.622.153-07
|
Датчик избыточного давления Метран-150CG4 (0-1600 кПа) 2 2 1 1 L3 A M5 EM B4 K12
|
0106 MT 2 2 B B 1 1 |
| ШПУЭ4-Д-Г-Н
БКРА3.622.153-08
|
0104 M W 3 2 B 1 1 VC | |
| ШПУЭ5-Д-Г-Н
БКРА3.622.153-09
|
Датчик избыточного давления Метран -150ТG4 (0-25 Мпа) 2G 2 1 A EM B1 K12 PA LT
|
0106 M T 2 2 В B 1 1 Н3 |
| ШПУЭ1-Р-Г-Н
БКРА3.622.154-05
|
Датчик разности давлений Метран-150CD2 (0-63 кПа) 2 2 1 1 L3 A M5 EM K12
|
0104 М Т 5 2 F 1 1 H3 VC |
| ШПУЭ2-Р-Г-Н
БКРА3.622.154-06
|
0104 M W 5 2 B B 1 1 H3 VC | |
| ШПУЭ3-Р-Г-Н
БКРА3.622.154-07
|
Датчик избыточного давления Метран-150CG4 (0-1600 кПа) 2 2 1 1 L3 A M5 EM B4 K12
|
0106 MT 2 2 B B 1 1 |
| ШПУЭ4-Р-Г-Н
БКРА3.622.154-08
|
0104 M W 3 2 B 1 1 VC | |
| ШПУЭ5-Р-Г-Н
БКРА3.622.154-09
|
Датчик избыточного давления Метран -150ТG4 (0-25 Мпа) 2G 2 1 A EM B1 K12 PA LT
|
0106 M T 2 2 В B 1 1 Н3 |
