ТП15 — трансформатор напряжения на витом разрезном магнитопроводе
Техническая Информация ТП-15
- Габаритная мощность трансформатора ТП-15 15 Вт
- Масса трансформатора ТП-15 не более 300 г.
- Изоляция трансформатора ТП-15 выдерживает испытательное напряжение переменного тока частотой 50 Гц:
— 4000 Вэфф между обмоткой 1 и остальными обмотками, между обмоткой 1 и магнитопроводом;
— 500 Вэфф между обмотками 2, 3 и магнитопроводом - Трансформаторы соответствуют техническим условиям ТУ У 31-1-23082489-002-2004
Стандартный ряд ТП-15
| Обозначение трансформаторов | Режим номинальной нагрузки | |
| Напряжение Uэфф., В | Ток номинальной нагрузки, А | |
| ТП 15-01 | 6,0 ±5% | 2,3 |
| ТП 15-02 | 9,0 ±5% | 1,5 |
| ТП 15-03 | 12,0 ±5% | 1,2 |
| ТП 15-04 | 15,0 ±5% | 0,9 |
| ТП 15-05 | 18,0 ±5% | 0,7 |
| ТП 15-06 | 24,0 ±5% | 0,6 |
| ТП 15-07 | 2×6,0 ±5% | 1,2 |
| ТП 15-08 | 2×9,0 ±5% | 0,7 |
| ТП 15-09 | 2×12,0 ±5% | 0,6 |
| ТП 15-10 | 2×15,0 ±5% | 0,45 |
| ТП 15-11 | 2×24,0 ±5% | 0,3 |
Примечание:
Допускается изготовление трансформаторов в конструктиве ТП 15 с другими выходными параметрами по требованию заказчика при условии, что суммарная выходная мощность всех выходных обмоток трансформатора не будет превышать 14 ВА и обязательном соблюдении остальных требований технических условий

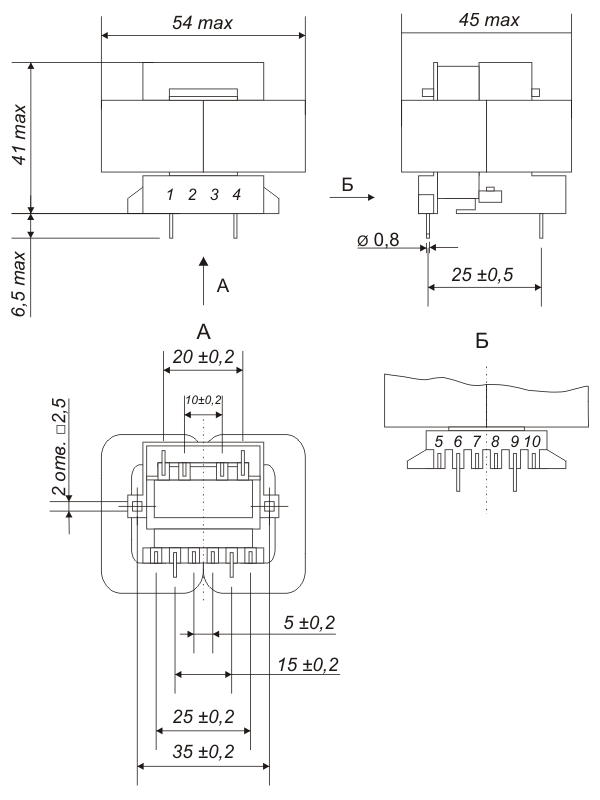

Габаритные размеры ТП-15
