ТП12 — трансформатор напряжения на витом разрезном магнитопроводе
Техническая Информация
- Габаритная мощность трансформатора ТП-12 12 Вт
- Масса трансформатора ТП-12 не более 250 г.
- Изоляция трансформатора ТП-12 выдерживает испытательное напряжение переменного тока частотой 50 Гц:
— 4000 Вэфф между обмоткой 1 и остальными обмотками, между обмоткой 1 и магнитопроводом;
— 500 Вэфф между обмотками 2 и магнитопроводом - Трансформаторы соответствуют техническим условиям ТУ У 31-1-23082489-002-2004
Стандартный ряд ТП-12
| Обозначение трансформаторов | Режим номинальной нагрузки | |
| Напряжение Uэфф., В | Ток номинальной нагрузки, А | |
| ТП 12-01 | 5,0 ±5% | 2 |
| ТП 12-02 | 6,0 ±5% | 1,7 |
| ТП 12-03 | 9,0 ±5% | 1,1 |
| ТП 12-04 | 12,0 ±5% | 0,8 |
| ТП 12-05 | 15,0 ±5% | 0,7 |
| ТП 12-06 | 18,0 ±5% | 0,6 |
| ТП 12-07 | 2×6,0 ±5% | 0,8 |
| ТП 12-08 | 2×8,0 ±5% | 0,65 |
| ТП 12-09 | 2×9,0 ±5% | 0,6 |
| ТП 12-10 | 2×12,0 ±5% | 0,4 |
| ТП 12-11 | 2×15,0 ±5% | 0,35 |
Примечание:
Допускается изготовление трансформаторов в конструктиве ТП 12 с другими выходными параметрами по требованию заказчика при условии, что суммарная выходная мощность всех выходных обмоток трансформатора не будет превышать 11 ВА и обязательном соблюдении остальных требований технических условий

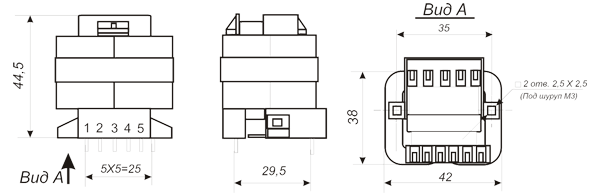

Габаритные размеры ТП-12
