ТРАНСФОРМАТОРЫ ПИТАНИЯ ТИПА ТПН НА ЧАСТОТУ 50ГЦ
Трансформаторы предназначены для питания электронной аппаратуры и электротехнического оборудования от сети переменного тока частотой 50Гц с номинальным напряжением не более 250 В.
Климатическое исполнение УХЛ 4.2 по ГОСТ 15150-69.
Трансформаторы имеют усиленную изоляцию.
Класс нагревостойкости изоляционных материалов В (130°С) по ГОСТ 8865-87.
Перегрев трансформаторов при максимальной мощности не более – 65°С.
Электрическая прочность изоляции между первичной и вторичными обмотками, между первичной обмоткой и магнитопроводом в нормальных климатических условиях – 4000 Вэфф. Значения выходных напряжений и токов могут быть любыми по требованию Заказчика.

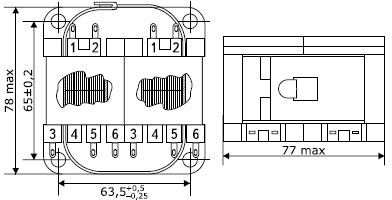

Трансформатор ТПН70-3

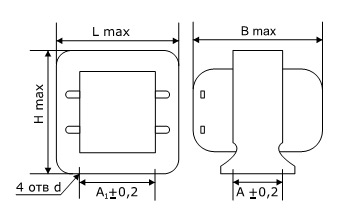

Трансформатор ТПН20-3
Трансформатор ТПН20-3
Конструктивные размеры трансформаторов типа ТПН на частоту 50Гц
| Типономинал | Мощность (Вт) max | Габариты (мм) | Установ. размеры (мм) | Масса (кг) |
| ТПН-12-220-50 | 12 | 50х45х55 | 25х31 | 0,300 |
| ТПН-15-220-50 | 15 | 68х58х35 | 50х62,5 | 0,340 |
| ТПН-20-220-50 | 20 | 50х54х56 | 35х31 | 0,435 |
| ТПН-30-220-50 | 30 | 50х54х56 | 42х31 | 0,600 |
| ТПН-40-220-50 | 40 | 99х70х35 | 54х85 | 0,690 |
| ТПН-50-220-50 | 50 | 66х73х69 | 46х43 | 0,900 |
| ТПН-60-220-50 | 60 | 66х73х69 | 46х43 | 0,900 |
| ТПН-70-220-50 | 70 | 78х80х50 | 63х65 | 1,150 |
| ТПН-125-220-50 | 125 | 86х76х91 | 60х55 | 1,800 |
| ТПН-150-220-50 | 150 | 86х94х91 | 60х55 | 2,200 |
| ТПН-190-220-50 | 190 | 86х126х145 | 60х72 | 2,500 |
| ТПН-250-220-50 | 250 | 106х106х100 | 68х108 | 3,300 |
| ТПН-750-220-50 | 750 | 148х122х156 | 78х122 | 7,500 |
