ТРАНСФОРМАТОР ТОКА ТОЛК6
Трансформатор тока типа ТОЛК6 является опорным трансформатором с литой изоляцией и предназначен для работы в взрывобезопасных высоковольтных рудничных комплексных распределительных устройствах (КРУ) на номинальное напряжение 6кВ.
Трансформатор ТОЛК6 является трехобмоточным трансформатором и служит для измерения тока, питания устройств релейной защиты и осуществления проверки работоспособности устройств максимальной токовой защиты при отсутствии нагрузки в первичной цепи.
Выпускается 6 типономиналов трансформатора ТОЛК6 на токи первичной обмотки 100А, 150А, 200А, 300А, 400А, 600А с номинальным вторичным током 5А. Номинальный класс точности для измерения 1, для защиты 10Р.
Трансформатор ТОЛК6 изготавливается в климатическом исполнении 0 категории 5,1 по ГОСТ 15150. Трансформатор устойчив к воздействию окружающей среды, атмосфере подземных выработок угольных и сланцевых шахт, коррозионной активности атмосферы по группе эксплуатации 7 ГОСТ 15150.
Трансформатор устойчив к механическим воздействиям в соответствии с требованиями к изделиям группы условий эксплуатации М7 по ГОСТ 17516.1.3.

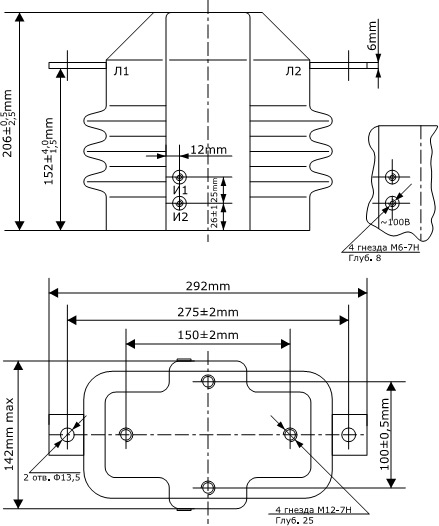

ТРАНСФОРМАТОР ТОКА ТОЛК6
Средняя наработка на отказ трансформатора 20,0х103ч,установленный полный срок службы – 25 лет.
По безопасности трансформатор тока ТОЛК6 соответствует требованиям ГОСТ 7746, ГОСТ 12.2.007.0 и ГОСТ 12.2.007.3.
Электрическая изоляция первичной обмотки выдерживает одноминутное испытательное напряжение 21кВэфф, частотой 50Гц. Электрическая изоляция вторичных обмоток выдерживает одноминутное испытательное напряжение 3кВэфф, частотой 50Гц. Трансформатор тока ТОЛК6 соответствует техническим условиям ТУ У 31.1-24787175-006-2003 и ГОСТ 7746.
| Электрические характеристики трансформатора ТОЛК6 | |
| Номинальное напряжение | 6кВ |
| Номинальная вторич. нагрузка при cos f=0,8 | 30В |
| Наибольшее рабочее напряжение | 7,2кВ |
| Номинальный класс точности вторич. обмотки | 1 и 10Р |
| Номинальный первич. ток | 100, 150, 200, 300, 400, 500, 600А |
| Номинальная предельная кратность | 5,5 |
| Номинальный вторич. ток | 5А |
| Номинальная частота | 50Гц |
| Номинальное напряжение питания дополнительной обмотки | 100+/-20В |
| Ток электродинамической стойкости | 26кА |
| Односекундный ток термич. стойкости | 10кА |
