ДРОССЕЛИ ФИЛЬТРОВ ВЫПРЯМИТЕЛЕЙ НИЗКОЧАСТОТНЫЕ ТИПА Д, ИСПОЛНЕНИЯ Н, НВ ПО ОЮО.475.000ТУ
По ОЮО.475.000ТУ поставляется 210 типономиналов дросселей. Предназначены для работы в источниках питания радиоэлектронной аппаратуры.
Дроссели изготавливаются в двух климатических исполнениях по ГОСТ В 20.39.404.-81: УХЛ-умеренного и холодного климата; В-всеклиматические.
ДРОССЕЛИ ФИЛЬТРОВ ВЫПРЯМИТЕЛЕЙ НИЗКОЧАСТОТНЫЕ ТИПА Д, ИСПОЛНЕНИЯ Н, НВ ПО ОЮО.475.000ТУ
Гарантийный срок равен сроку сохраняемости – 15 лет. Рабочий потенциал не более 500В. Минимальная наработка в предельно допустимых режимах – 20000 часов.
| Дроссели стойки к воздействию механических, климатических и биологических факторов, приведенных в ТУ, в том числе: | |
| Синусоидальная вибрация, 1÷2500Гц | 20g |
| Одиночные удары, длительность 1÷2мс | 500g |
| Многократные удары, длительность 1÷3мс | 100g |
| Повышенная относительная влажность при t=25°C | 98% |
| Повышенная рабочая температура среды | УХЛ +85°С, В +140°С |
| Пониженная рабочая температура среды | -60°С |
| Основные технические данные: | |
| Индуктивность при номинальном токе | От 0,00015 до 40 Гн |
| Номинальный ток подмагничивания | От 0,02 до 25А |
| Допустимая величина переменного напряжения | От 0,1 до 35В |
| Диапазон частот | От 50 до 1000Гц |
| Количество обмоток | От 1 до 3 шт |

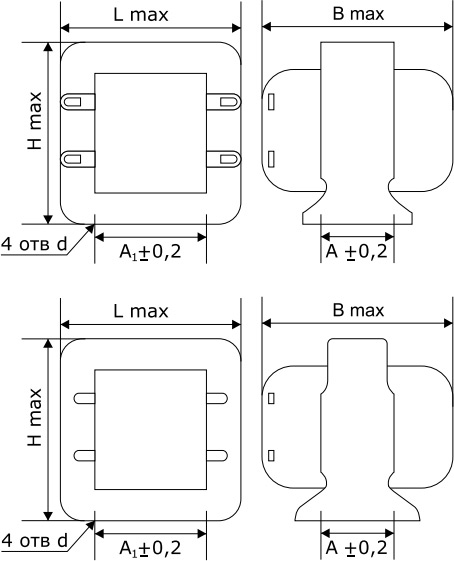

| Габаритные размеры | От 34х35х33 до 66х82х89 мм |
| Масса | От 50 до 1550г. |
| Дроссели на частоту 50Гц-1кГц | Магнитопровод |
| Д 1-7, Д 67, Д 68 | ШЛ6×12,5 |
| Д 8-15, 54 | ШЛ8×16 |
| Д 66 | ШЛ10×10 |
| Д 16-24, Д 58 | ШЛ10×20 |
| Д 109-115 | ШЛ8×8 |
| Д 116-123 | ШЛ8×12,5 |
| Д 124-132 | ШЛ10×12,5 |
| Д 133-143 | ШЛ10×20 |
| Д 157-162, 167-168 | ШЛМ20×25 |
| Д 163-166 (лента) | ШЛМ20×25 |
| Д 55, Д 63-65 | ШЛ6×6,5 |
| Д 101-103 | ШЛ6×6,5 |
| Д 104-108 | ШЛ6×8 |
| Д 34-42, 61, 69 | ШЛ16×16 |
| Д 60 | ШЛ16×20 |
| Дроссели типа «Н» | Магнитопровод |
| Д 1-7, Д 67, Д 68 | ШЛ6×12,5 |
| Д 10-11, Д14-15, 54 | ШЛ8×16 |
| Д 16-17, Д 20-21, 24, 58 | ШЛ10×20 |
| Д 110-111, Д 114-115 | ШЛ8×8 |
| Д 118-119, Д 122-123 | ШЛ8×12,5 |
| Д 126-127, 131 | ШЛ8×16 |
| Д 140-141 | ШЛ10×20 |
| Д 55, Д63-65 | ШЛ6×6,5 |
| Д 101-103 | ШЛ6×6,5 |
| Д 104-108 | ШЛ6×8 |
| Д 34-42, 61, 69 нет каркаса | ШЛ16×16 |
| Д 60 | ШЛ16×20 |
