СЕНС ПТ-ТС, ВУУК-ПТИ (СИ СЕНС) — ДАТЧИКИ ТЕМПЕРАТУРЫ
Назначение, область применения
Датчик температуры (или преобразователь температуры) предназначен для непрерывного преобразования температуры жидких и газообразных сред в электрический цифровой сигнал протокола системы измерительной “СЕНС” (СИ СЕНС).
Датчик температуры применяется в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.
Устройство, принцип работы

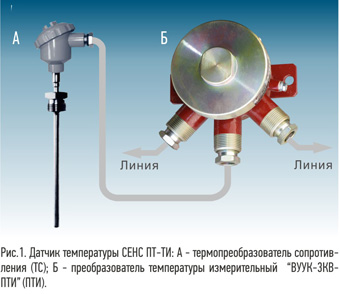

Устройство: Датчик температуры СЕНС ПТ-ТС состоит из термопреобразователя сопротивления по ГОСТ 6651-94* или ГОСТ 8.625-2006*, далее именуемого “ТС”, и преобразователя температуры измерительного ВУУК-3КВ(-2КВ)-ПТИ, далее именуемого “ПТИ” (рис. 1).
ПТИ выполнен в стальном корпусе с крышкой, тремя кабельными вводами (по заказу — с двумя), в котором находится электронная плата с клеммными зажимами. Корпус имеет резиновые уплотнения для защиты от воды и пыли.
*Примечание: ГОСТ 6651-94 “Термопреобразователи сопротивления. Общие технические требования и методы испытаний”; ГОСТ Р 8.625-2006 “Государственная система обеспечения единства измерений. Термометры сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний”.
Принцип работы: Электрическая схема ПТИ состоит из аналоговой части, выполняющей преобразование сигнала ТС, и цифровой части, осуществляющей аналогово-цифровое преобразование сигнала, прием и передачу цифрового сигнала в линии СИ СЕНС и передачу сигналов достижения критических температур (до 8-ми значений). Соединение ПТИ с ТС может осуществляться по 2-х, 3-х и 4-х проводной схеме.
Технические параметры
Технические харатеристики ПТИ:
- Напряжение питания, В: 5 … 15 (напряжение линии СЕНС).
- Потребляемый ток, не более, мА: 5.
- Диапазон температур окружающей среды, °С: -50…+60.
- Маркировка взрывозащиты: 1ExdIIBT4.
- Степень защиты от воды и пыли по ГОСТ 14254: IP66.
- Длина линии связи-питания СИ СЕНС, м, не более: 1500
- Климатическое исполнение по ГОСТ 15150: УХЛ1, М.
- Средний срок службы: 15 лет.
Метрологические характеристики:

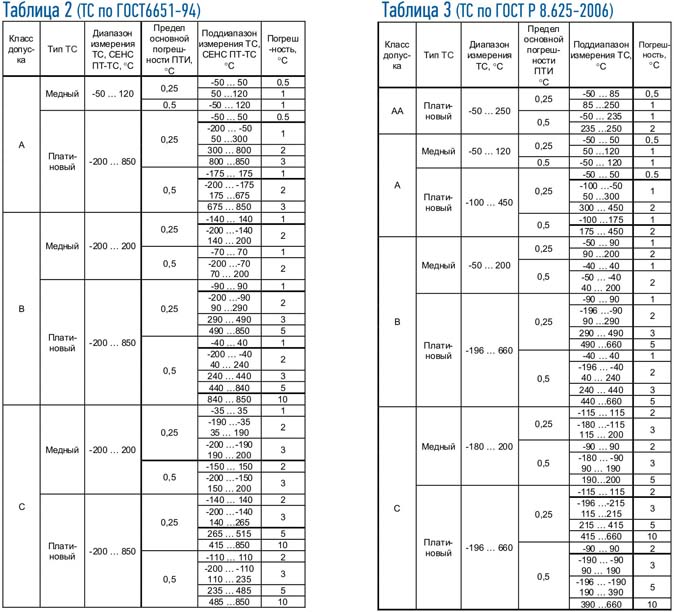

Погрешность измерения СЕНС ПТ-ТС равна сумме погрешностей ТС и ПТИ. Результирующая погрешность СЕНС ПТ-ТС приведена в таблице 2 — ТС по ГОСТ 6651-94, — в таблице 3 — ТС по ГОСТ Р 8.625-2006.
Обозначение и варианты исполнения
Комплект поставки (варианты):
1) СЕНС ПТ-ТС в комплекте: ПТИ и ТС. Тип ТС оговаривается в обозначении: “СЕНС-ПТ-ТС-обозначение ТС (покупного)”.

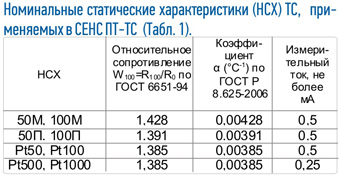

2) СЕНС ПТ-ТС, состоящий из ПТИ, настроенного на НСХ согласно табл. 1., обозначается: “СЕНС ПТ-ТС-тип НСХ”.

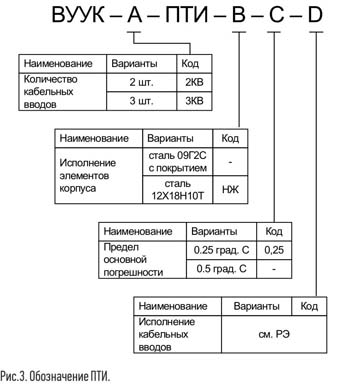

3) ПТИ. Обозначается в соответствии с рис. 3.
Материал корпуса ПТИ:
Материал корпуса, крышки, кабельных вводов: 09Г2С (по умолчанию), 12Х18Н10Т (обозначается ”…-НЖ”).
Тип кабельных вводов ПТИ:
1) ПТИ по умолчанию имеет 3 кабельных ввода (для трансляции линии СЕНС). По заказу ПТИ может быть выполнен с двумя кабельными вводами, обозначается “СЕНС ПТ-ТС-2КВ-…”.
2) Тип кабельного ввода ПТИ и наличие устройства крепления защитной оболочки кабеля — см. раздел “Кабельные вводы”.
