СЕНС ПТ, СЕНС ПТ-А, СЕНС ПТ-Б, СЕНС ПТ-С (СИ СЕНС) — ДАТЧИКИ ТЕМПЕРАТУРЫ
Назначение, область применения
Датчики температуры предназначены для преобразования температуры жидких и газообразных сред, в электрический цифровой сигнал протокола системы измерительной “СЕНС” (СИ СЕНС).
Датчики температуры могут применяться в средах, не оказывающих коррозионного воздействия на материал чувствительного элемента датчиков: сталь 12Х18Н10Т (СЕНС ПТ (-А), СЕНС ПТ-Б, СЕНС ПТ-С), фторопласт, масло-бензостойкая резина (СЕНС ПТ-Б, СЕНС ПТ-С).
Датчики температуры могут применяться в системах автоматического контроля, регулирования и управления технологическими процессами в различных отраслях промышленности.
Устройство

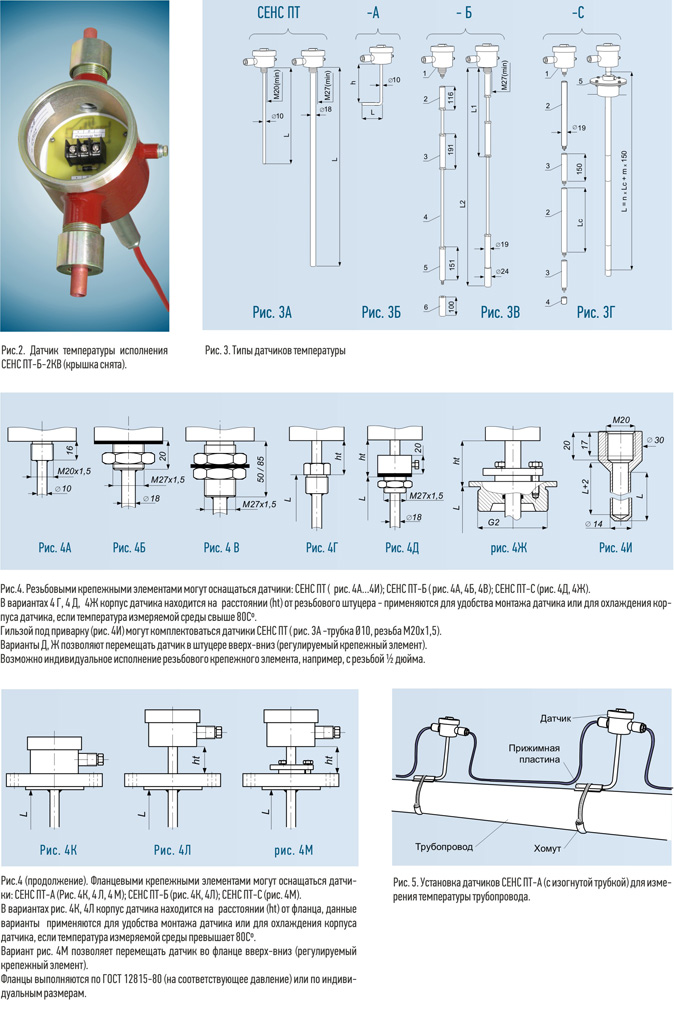

Устройство: Датчики состоят из корпуса (сталь 09Г2С), в котором находится электронная плата с клеммными зажимами (рис. 1, 2), и чувствительного элемента (ЧЭ), в котором находятся интегральные датчики температуры. Корпус имеет резиновые уплотнения для защиты от воды и пыли. Отличия датчиков заключаются в конструкции ЧЭ:
СЕНС ПТ, СЕНС ПТ-А: ЧЭ выполнен в виде цельной трубки, приваренной к корпусу (рис. 1, 3А, 3Б). Диаметр трубки 10, 18 мм. Датчик СЕНС ПТ-А по рис. 3Б (с изогнутой трубкой) крепится на цилиндрической поверхности трубопровода с помощью прижимной пластины и хомута, имеет диаметр трубки 10 мм.
СЕНС ПТ-Б: ЧЭ (рис. 3В) — съемный, состоит из верхнего соединителя 2, зондов 3, нижнего зонда 5, соединяемых между собой гибким кабелем 4 во фторопластовой оболочке. К нижнему зонду прикрепляется груз 6. Кабель в зондах уплотняется с помощью резиновых втулок.
СЕНС ПТ-С: ЧЭ (рис. 3Г) — съемный, состоит из отдельных частей, соединяемых по резьбе: соединителей 2, зондов 3, заглушки 4. Соединения уплотняются резиновыми кольцами. Количество зондов (m), соединителей (n) и их длина определяют длину (L) образованного стержня. Число и размеры соединителей (0,25/0,5/1/2/4 м) выбираются исходя из требуемой длины стержня. Крепление датчика осуществляется в регулируемом крепежном элементе 5 (рис. 3Г).
Обозначение
Датчики температуры обозначаются: «СЕНС –1) – 2) – 3) – 4) – 5) – 6)», где: 1) Тип преобразователя: “СЕНС ПТ”, “СЕНС ПТ-А”, “СЕНС ПТ-Б”, “СЕНС ПТ-С”; 2) Материал корпуса: — без обозначения – сталь 09Г2С, — «НЖ» — сталь 12Х18Н10Т; 3) Число кабельных вводов: — без обозначения – один кабельный ввод; — «2КВ» — два кабельных ввода. 4) Тип кабельного ввода — см. раздел “Типы кабельных вводов”; 5) Тип крепежного элемента: варианты показаны на рис. 4. Рекомендации по выбору и примеры обозначения крепежных элементов приведены в руководстве по эксплуатации датчиков (РЭ); 6) Количество и расположение интегральных датчиков температуры: Датчик СЕНС ПТ-А по рис. 3Б имеет один интегральный датчик температуры, размещенный в горизонтальной части трубки (L). Число точек измерения температуры остальных датчиков — по табл. 1.

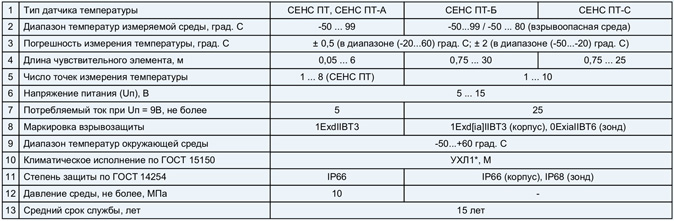

Технические параметры
