СЕНС ПД, СЕНС ПД-МС (СИ СЕНС) — ДАТЧИК ДАВЛЕНИЯ СИ СЕНС
Назначение, область применения
Датчики давления СЕНС ПД (рис. 1А), СЕНС ПД-МС (рис. 1Б) предназначены: — для измерения избыточного давления, избыточного давления-разрежения жидких и газообразных сред, не агрессивных к стали 12Х18Н10Т, титановому сплаву ВТ9, кроме кристаллизирующихся сред, — для измерения давления газообразного кислорода и кислородосодержащих газовых смесей.
Датчики давления применяются в составе системы измерительной “СЕНС” (СИ СЕНС) и позволяют также измерять разность давлений при комплектовании системы двумя датчиками: один датчик “опрашивает” второй и вычисляет разность давлений. Синхронность измерений обеспечивается протоколом СИ СЕНС.
Датчики могут быть настроены на пороговые значения давления, разности давлений (до 8-ми значений), при достижении которых они передают сигналы управления исполнительными механизмами и сигнализацией.

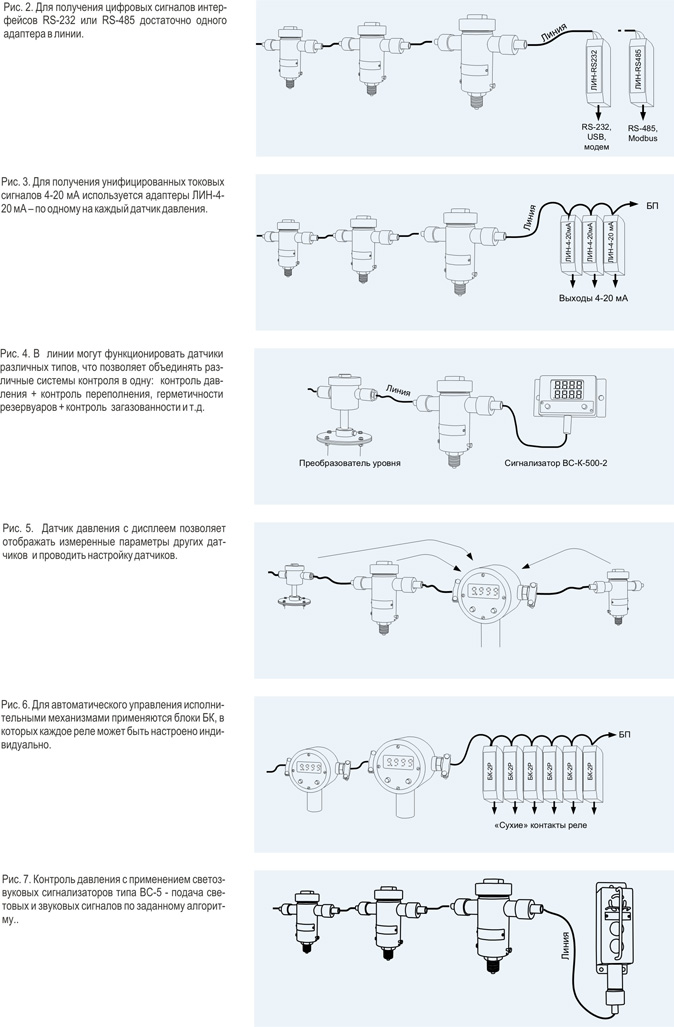

Датчики могут применяться в системах автоматического контроля, регулирования и управления технологическими процессами. Некоторые варианты применения датчиков давления в составе СИ СЕНС показаны на рис. 2 … 7 (блоки питания условно не показаны).
Принцип работы
Сигнал с преобразователя, пропорциональный измеряемому давлению, поступает на плату усилителя и микроконтроллера. Выходной сигнал датчиков — цифровой кодированный (СИ СЕНС). При помощи адаптеров ЛИН-… (см. раздел “Адаптеры”сигнал может быть преобразован в другие форматы: Modbus, 4-20 мА.
Датчики обладают возможностью настройки на нестандартный диапазон измерения, имеют защиту от обратной полярности напряжения, динамическое усреднение (демпфирование) выходного сигнала. Датчики можно конфигурировать по линии СИ СЕНС. Датчик СЕНС ПД-МС, имеющий дисплей и кнопки управления, позволяет:
- конфигурировать другие датчики,
- задавать режим “эмуляции” собственному и другим датчикам,
- обеспечивать световую сигнализацию через дисплей,
- сбрасывать сигнализацию устройств, подключенных к линии: МС-К-500-…, ВС-5.

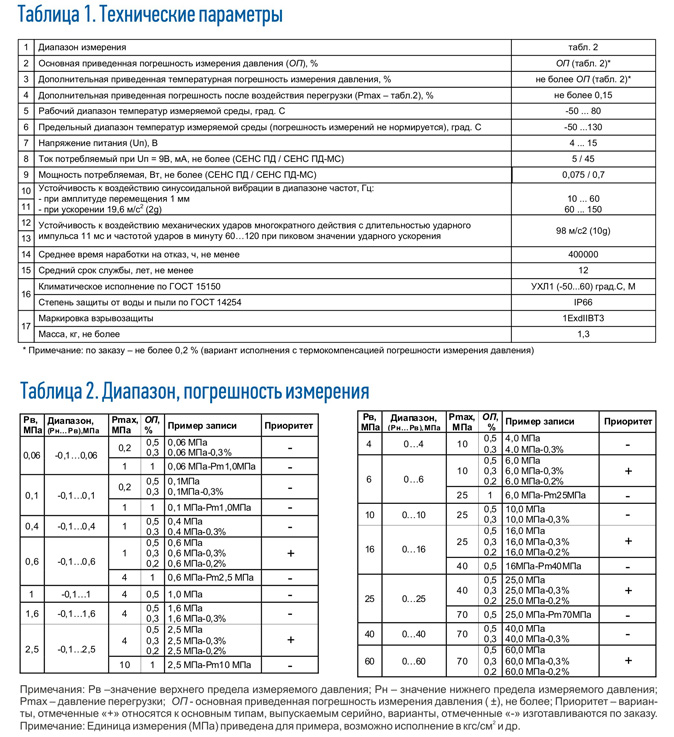

Технические параметры датчиков давления приведены в табл. 1, 2.
Обозначение, варианты исполнения
Обозначение датчика СЕНС ПД:
«СЕНС ПД-Ex – 1) – 2) – 3)», где:
1) Номинальное значение верхнего предела измеряемого давления (Pв) 1) и единица измерения давления: кгс/см2 — без обозначения, МПа, Бар. Примеры: «СЕНС ПД-25,0» (кгс/см2), «СЕНС ПД-2,5 МПа» (МПа), «СЕНС ПД-25,0 бар» (Бар);
2) Погрешность измерения:
— не указывается, если соответствует ОП 1) — для нетермокомпенсированных датчиков давления;
— указывается требуемая величина ОП. Пример записи: “СЕНС ПД-…-0,2-….
3) Варианты исполнения и комплектации:
“…- НЖ” – исполнение корпуса из стали 12Х18Н10Т;
“…- УКМ-10” (или УКМ-12 или УКБК-15) – комплектование устройством крепления защитной оболочки кабеля (см раздел “Типы кабельных вводов”);
“…- 1КВ” – вариант датчика с одним кабельным вводом;
“…- 02” – для работы в кислородной среде.
Обозначение датчика СЕНС ПД-МС:
«СЕНС ПД-МС-Ex – 1) – 2) – 3)», где:
1) Номинальное значение верхнего предела измеряемого давления (Pв) 1) и единица измерения давления: кгс/см2 — без обозначения, МПа, Бар. Примеры: «СЕНС ПД-25,0» (кгс/см2), «СЕНС ПД-2,5 МПа» (МПа), «СЕНС ПД-25,0 бар» (Бар);
2) Погрешность измерения:
— не указывается, если соответствует ОП 1) — для нетермокомпенсированных датчиков давления;
— указывается требуемая величина ОП. Пример записи: “СЕНС ПД-…-0,2-… (ОП = 0,2%) — для термокомпенсированных датчиков давления.
3) Вариант исполнения и комплектации:
“…- 02” – датчик, поставляемый для работы в кислородной среде.
Примечания: 1) Данные приведены в табл. 2. 2) Возможно исполнение с другим типом крепления под заказ (вместо М20х1,5). 3) Знак “Ex” в обозначении может отсутствовать, что на характеристики датчика не влияет.
Устройство

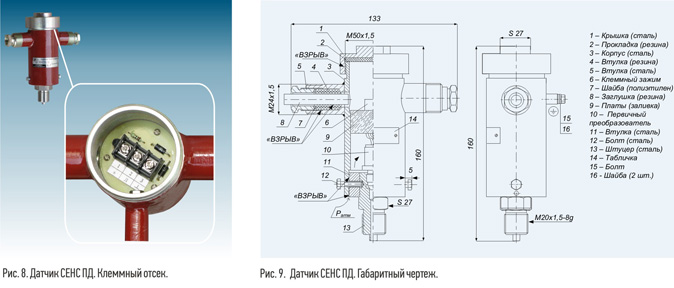

Датчик СЕНС ПД (рис. 8, 9) выполнен в цилиндрическом корпусе из стали 09Г2С с двумя кабельными вводами, с присоединительным штуцером М20х1,5 (основное исполнение), в котором находится первичный преобразователь — тензорезистивный элемент, выполненный на основе КНС-структуры. Первичный преобразователь соединен с электронной платой усилителя и микроконтроллера, залитой компаундом. Соединение датчика со вторичными приборами (и с другими датчиками) осуществляется по трехпроводным кабелям с использованием клеммных зажимов, размещенных на плате в корпусе.

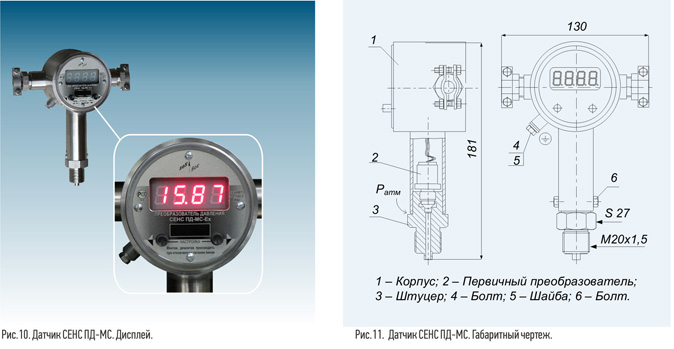

Датчик СЕНС ПД-МС (рис. 10, 11) выполнен в цилиндрическом корпусе из стали 12Х18Н10Т с присоединительным штуцером М20х1,5, двумя кабельными вводами. Имеет встроенный светодиодный четырехразрядный семисегментный дисплей красного свечения и две кнопки управления. В кабельных вводах находятся винтовые клеммные зажимы. В присоединительном штуцере находится первичный преобразователь — тензорезистивный элемент, выполненный на основе КНС-структуры. Первичный преобразователь соединен с электронной платой усилителя и микроконтроллера, залитой компаундом. Соединение датчика со вторичными приборами (и с другими датчиками) осуществляется трехпроводным кабелем с использованием клеммных зажимов, размещенных в кабельных вводах.
