ПМП-066, -088, -092, -095, -099 (С ВЫХОДОМ W5DНЗ) — СИГНАЛИЗАТОР УРОВНЯ
Назначение
Датчики уровня ПМП-066, ПМП-092, -095, -099, имеющие тип выхода “W5DНЗ”, предназначены для контроля 1 … 3 уровней заполнения резервуара в комплекте с сигнализаторами МС-П…, МС-3-….
Датчики уровня в комплекте с сигнализатором могут применяться в технологических системах для автоматического управления перекачивающим насосом; предотвращения переполнения резервуара; контроля герметичности двухстенных резервуаров; других целей.
Обозначение
Обозначение датчиков уровня образуется перечислением условных обозначений вариантов исполнений, указанных в разделе “ПМП. Варианты исполнения”, которые записываются через тире: ПМП-[тип датчика]-[1]-[2]-[4]-[5]-[6]-[12Б12В]-[12Б12В]-…-[13], например: ПМП-066-М27-Н500-ВА300-А200.
Контрольные уровни могут быть заданы в виде процентного заполнения резервуара с указанием размеров резервуара, например: ПМП-066-М27-В90%-ВА95%-А-D2800-h150, где: В90% — уровень 90% заполнения резервуара, ВА95% — уровень 95% заполнения резервуара, А — уровень не указан, он выполняется на 70-100 мм выше уровня ВА, D2800 — диаметр резервуара (горизонтальный цилиндр), h150 — высота горловины резервуара (мм). Для контроля нижнего уровня в расширительном баке 2-х стенных резервуаров в обозначении датчика достаточно указать его высоту, например: ПМП-092-М27Р-hр.б., где: hр.б. — высота расширительного бака, на верхней стенке которого осуществляется установка датчика. При этом контрольные уровни будут установлены с учетом минимального заполнения бака.

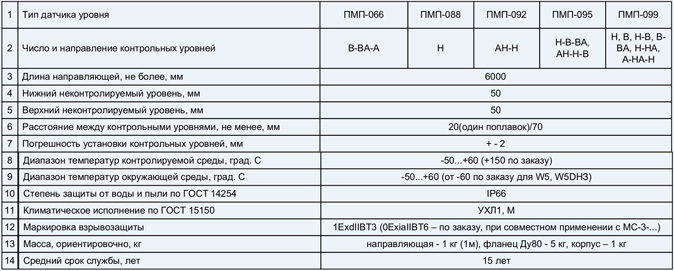

Технические параметры
