ОЛ — витой тороидальный магнитопровод
Производим магнитопроводы ОЛ по ТУ У 31.1-23082489-004-2005 г. Из анизотропной электротехнической стали марки 3406-3409 по ГОСТ 21427.1-83 толщиной — 0,3 мм и марки 3421-3425 по ГОСТ 21427.4-83 толщиной — 0,08-0,15 мм, мощностью от 0,7 Вт до 2000 Вт с магнитной индукцией не менее 1,6 Тл при напряженности поля не более 0,3 А/см и удельными магнитными потерями не более 2,0 Вт/кг
Изготавливаем магнитопровод по техническому заданию заказчика с геометрическими размерами в пределах:
- наружный диаметр «D» до 175 мм;
- внутренний диаметр «d» от 20 мм;
- высота (ширина ленты) «H» от 10 до 50 мм;
- стандартные ширины: 10 мм, 16 мм, 20 мм, 25 мм, 32 мм, 40 мм, 45 мм, 50 мм
Для дросселей насыщения изготавливаем магнитопроводы ОЛ с воздушным зазором по магнитному потоку от 0,5 мм до 2,5 мм
Пример обозначения магнитопровода при заказе: Магнитопровод ОЛ 105х75х50ТУУ31.1-23082489-004-2005 г
Где:
- 105 – наружный диаметр – D
- 75 – внутренний диаметр – d
- 50 – высота (ширина ленты) — H

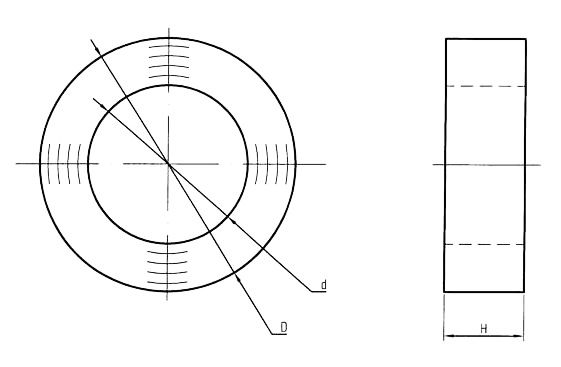

Чертеж
Типоразмерный ряд
| Тип | d, мм | D, мм | H, мм |
|---|---|---|---|
| ОЛ 20Х40Х25 | 20 | 40 | 25 |
| ОЛ 20Х40Х16 | 20 | 40 | 16 |
| ОЛ 25Х40Х20 | 25 | 40 | 20 |
| ОЛ 25Х40Х25 | 25 | 40 | 25 |
| ОЛ 25Х44Х20 | 25 | 44 | 20 |
| ОЛ 25Х50Х20 | 25 | 50 | 20 |
| ОЛ 28Х44Х25 | 28 | 44 | 25 |
| ОЛ 28Х48Х25 | 28 | 48 | 25 |
| ОЛ 30Х45Х20 | 30 | 45 | 20 |
| ОЛ 30Х50Х16 | 30 | 50 | 16 |
| ОЛ 30Х50Х20 | 30 | 50 | 20 |
| ОЛ 30Х50Х25 | 30 | 50 | 25 |
| ОЛ 30Х50Х40 | 30 | 50 | 40 |
| ОЛ 30Х70Х20 | 30 | 70 | 20 |
| ОЛ 30Х70Х30 | 30 | 70 | 30 |
| ОЛ 32Х50Х16 | 32 | 50 | 16 |
| ОЛ 32Х52Х16 | 32 | 52 | 16 |
| ОЛ 32Х54Х32 | 32 | 54 | 32 |
| ОЛ 34Х50Х25 | 34 | 50 | 25 |
| ОЛ 34Х52Х40 | 34 | 52 | 40 |
| ОЛ 34Х54Х30 | 34 | 54 | 30 |
| ОЛ 34Х60Х25 | 34 | 60 | 25 |
| ОЛ 35Х48Х20 | 35 | 48 | 20 |
| ОЛ 36Х56Х16 | 36 | 56 | 16 |
| ОЛ 36Х60Х16 | 36 | 60 | 16 |
| ОЛ 40Х57Х32 | 40 | 57 | 32 |
| ОЛ 40Х58Х30 | 40 | 58 | 30 |
| ОЛ 40Х60Х20 | 40 | 60 | 20 |
| ОЛ 40Х64Х16 | 40 | 64 | 16 |
| ОЛ 40Х64Х20 | 40 | 64 | 20 |
| ОЛ 40Х64Х25 | 40 | 64 | 25 |
| ОЛ 40Х64Х30 | 40 | 64 | 30 |
| ОЛ 40Х70Х25 | 40 | 70 | 25 |
| ОЛ 40Х75Х25 | 40 | 75 | 25 |
| ОЛ 40Х85Х25 | 40 | 85 | 25 |
| ОЛ 40Х90Х20 | 40 | 90 | 20 |
| ОЛ 44Х70Х25 | 44 | 70 | 25 |
| ОЛ 44Х80Х25 | 44 | 80 | 25 |
| ОЛ 45Х75Х25 | 45 | 75 | 25 |
| ОЛ 45Х75Х40 | 45 | 75 | 40 |
| ОЛ 45Х75Х50 | 45 | 75 | 50 |
| ОЛ 50Х80Х16 | 50 | 80 | 16 |
| ОЛ 50Х80Х20 | 50 | 80 | 20 |
| ОЛ 50Х80Х25 | 50 | 80 | 25 |
| ОЛ 50Х80Х30 | 50 | 80 | 30 |
| ОЛ 50Х80Х40 | 50 | 80 | 40 |
| ОЛ 50Х90Х32 | 50 | 90 | 32 |
| ОЛ 50Х95Х25 | 50 | 95 | 25 |
| ОЛ 60Х100Х25 | 60 | 100 | 25 |
| ОЛ 60Х100Х30 | 60 | 100 | 30 |
| ОЛ 60Х100Х40 | 60 | 100 | 40 |
| ОЛ 60Х110Х30 | 60 | 110 | 30 |
| ОЛ 60Х110Х40 | 60 | 110 | 40 |
| ОЛ 60Х110Х50 | 60 | 110 | 50 |
| ОЛ 60Х120Х40 | 60 | 120 | 40 |
| ОЛ 60Х140Х40 | 60 | 140 | 40 |
| ОЛ 60Х150Х40 | 60 | 150 | 40 |
| ОЛ 70Х120Х40 | 70 | 120 | 40 |
| ОЛ 70Х130Х40 | 70 | 130 | 40 |
| ОЛ 80Х140Х50 | 80 | 140 | 50 |
