КНОПКИ М-0429, М-0428, М-0427, М-0430, М-0445, М-0446, М-0587, М-0588
НАЗНАЧЕНИЕ
Кнопки предназначены для переключения режимов работы объекта и устанавливаются на резьбе в крышке или в корпусе коробок управления типа КВ-КТСВ, КВ-CCFE, КВ-КТСС и КВ-CCA.
Цвет кнопок маркируется буквой в конце обозначения кнопки:
- V-зелёный
- G-жёлтый
- R-красный
- N-чёрный
- В-синий
- BI-белый
- I-бесцветный (М-0428)
Кнопки М-0427, М-0428, М-0429, М-0430, М-0445, М-0446 имеют 2 контактных блока фирмы «ALLEN-BRADLEY» — один замыкающий (NC) типа 800Е-ЗХ-10 SER.A и один размыкающий (NO) типа 800Е-ЗХ-01 SER.A. Возможно наращивание количества контактных блоков до трёх штук в длину в любом наборе, т.е. до 6 шт. контактов.
Технические характеристики
|
Маркировка взрывозащиты
|
Ex d IICU
|
|
Степень защиты
|
IP 66
|
Технические данные контактных блоков кнопок
|
Наименование параметра
|
Значение
|
|||||
|
Напряжение переменного тока, В
|
110
|
230
|
240
|
400
|
500
|
600
|
|
Ток, А
|
6
|
3
|
3
|
2
|
1,6
|
0,75
|
Кнопки М-0427, М-0429 могут поставляться с механическим фиксатором вставляемым в тело кнопки после нажатия. Данные исполнения обозначаются буквой L — М-0427L, М-0429L, соответственно.
Корпуса кнопок, по умолчанию, изготавливаются из алюминиевого сплава. Корпуса кнопок М-0428, М-0429, М-0430, М-0445, М-0446 могут быть изготовлены из нержавеющей стали, для чего к обозначению кнопки добавляются буквы IN.
Аварийные кнопки выполнены с фиксацией грибка, красного цвета, при нажатии, снятие фиксации на кнопке М-0445 производится поворотом грибка по часовой стрелке на угол около 30°, М-0446 – поворотом ключа вставленного в замок в центре грибка по часовой стрелке на угол около 30°.
Перевод кнопки М-0587 в положение «Откл.» производится ключом.
Переключение «Вкл./Откл.» кнопки М-0588 производится ключом.

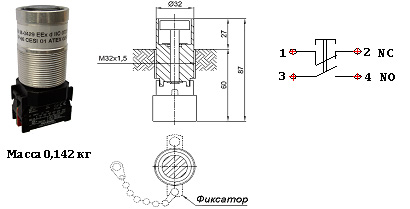

М-0429

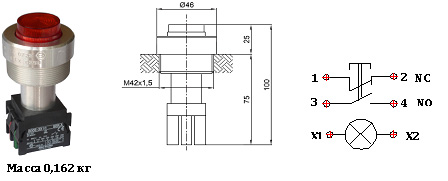

М-0428
М-0427

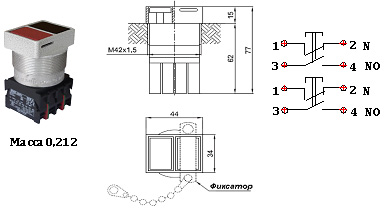

М-0430

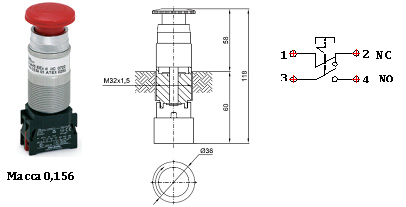

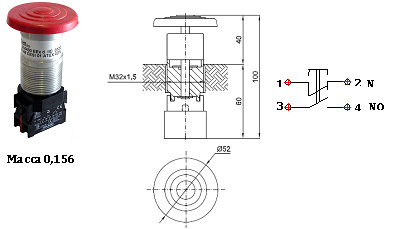

М-0445

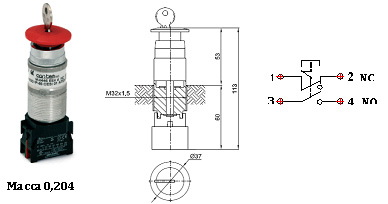

М-0446

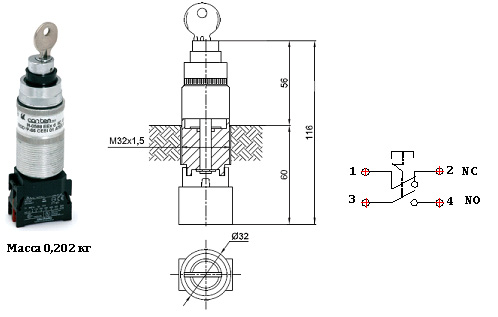

М-0587

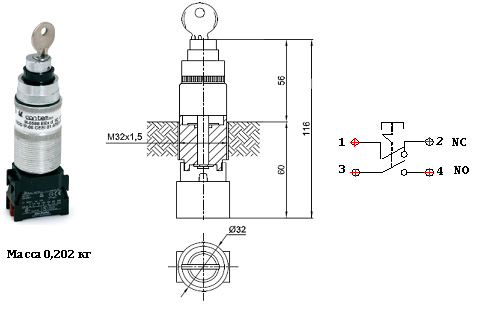

М-0588
