МС-3-2Р — СИГНАЛИЗАТОР УРОВНЯ
Назначение

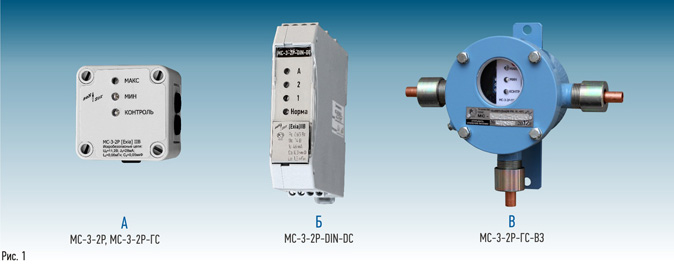

Сигнализаторы (рис. 1) предназначены для совместной работы с датчиками уровня, имеющими выход W5DНЗ (см. разделы “Датчики уровня … (с выходом W5DНЗ)”, и показывающими и сигнализирующими манометрами, вакуумметрами, мановакуумметрами (см. раздел “Электроконтактные манометры”). Сигнализатор обеспечивает контроль и регулирование значений параметров среды: — уровня жидкости по 1…3 значениям, — давления по 2 значениям.
Сигнализатор соответствует требованиям ГОСТ Р 51330.10, является связанным оборудованием, имеет для контрольной цепи вид взрывозащиты «Искробезопасная электрическая цепь», уровень «ia» для взрывоопасных смесей категории IIB по ГОСТ Р 51330.11.
Устройство
Сигнализаторы МС-3-2Р, МС-3-2Р-ГС, МС-3-2Р-DIN-DC (рис. 1А, 1Б) выполнены в пластиковых корпусах. Сигнализатор МС-3-2Р-ГС-ВЗ (рис. 1В) выполнен в корпусе из стали 09Г2С, имеет вид взрывозащиты “взрывонепроницаемая оболочка”, маркировку 1Exd[ia]IIBT4. Сигнализаторы МС-3-2Р и МС-3-2Р-ГС имеют встроеный пьезозвонок. Все сигнализаторы, кроме МС-3-2Р, имеют выход на внешний светозвуковой сигнализатор ВС-3-12В (ВС-3-24В). Сигнализатор МС-3-2Р-DIN-DC предназначен для монтажа на DIN-рейку TH35-7,5 или TH35-15.
Обозначение и варианты исполнения
Сигнализаторы обозначаются в заказе в соответствии с их наименованием. Сигнализатор МС-3-2Р-ГС-ВЗ может оснащаться устройствами крепления защитной оболочки кабеля типа УКМ, УКБК и другими устройствами, закрепляемыми на резьбу М24 кабельных вводов (в соответствии с разделом “Кабельные вводы”). Устройства крепления защитной оболочки кабеля указываются в заказе отдельной позицией.

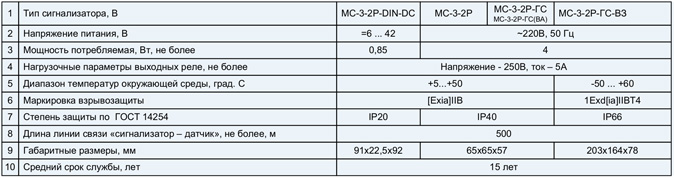

Технические параметры
Принцип работы

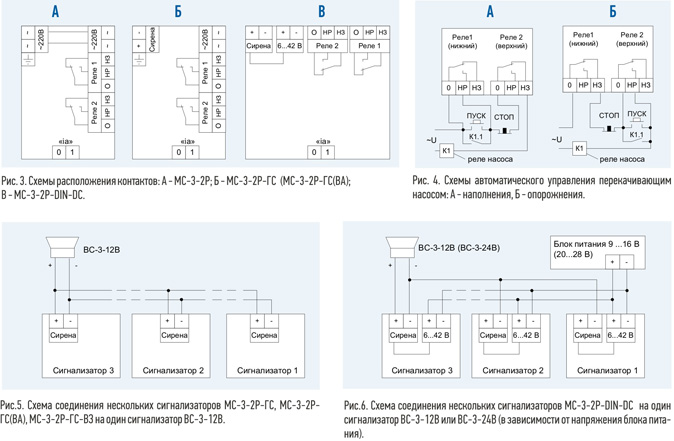

При замыкании/размыкании выходных контактов датчика уровня или электроконтактного манометра происходит загорание соответствующих светодиодов, расположенных на лицевой панели сигнализатора, включение звукового сигнала (встроенного пьезозвонка или внешнего сигнализатора, например ВС-3-12В (рис. 5, 6), длительностью 20 с, переключение контактов выходных реле. Алгоритм работы сигнализации применительно к датчикам уровня описан в п. 12Е раздела “ПМП. Варианты исполнения”. Применительно к электроконтактным манометрам: уровень “1” соответствует нижнему порогу давления (”MIN”), уровень “2” — верхнему порогу (”MAX”), уровень “3” соответствует обрыву линии связи (”Авария”). Алгоритм переключения реле (рис. 3): при достижении уровня “1” переключается реле 1, — уровня “2” — реле 2 (реле 1 переходит в исходное состояние), — уровня “3” — переключаются оба реле.
Вариант исполнения — сигнализатор МС-3-2Р-ГС(ВА) включает сигнализацию только при достижении контрольного уровня “3” (”Авария”).
В сигнализаторе МС-3-2Р-DIN-DC предусмотрена настройка алгоритма сигнализации и срабатывания реле, которая позволяет:
— уменьшать длительность звукового сигнала до 0,5 сек на контрольных уровнях ”1” и “2” для применения в системах автоматического регулировании уровня жидкости, если достижение этих контрольных уровней является нормальным режимом работы (по аналогии с МС-3-2Р-ГС(ВА);
— устанавливать кратковременное переключение реле на уровнях “1” и “2”, необходимое, например, для осуществления контроля наполнения нескольких резервуаров одним насосом с использованием в качестве управляющего элемента реле-пускателя с самоудерживающим контактом (рис. 4);
— устанавливать не прекращающуюся сигнализацию при достижении уровня “3” (”Авария”);
— устанавливать реагирование на уровне “3” только одного реле, тем самым устанавливать его назначение: нижний аварийный или верхний аварийный.
Для осуществления этих настроек под откидывающейся панелью сигнализатора находятся соответствующие переключатели режимов работы сигнализации и реле (рис. 2).
Сигнализаторы обеспечивают защиту от дребезга контактов, возникающего при вибрации датчика, свойственного электроконтактным манометрам со слабым поджатием контактов, благодаря наличию программной задержки срабатывания при кратковременном размыкании контактов.
Схемы соединений
