СИГНАЛИЗАТОР МС-1АНВА-2Р(П)-5Р(НР) С ДАТЧИКОМ ПМП-112
Назначение
Сигнализатор МС-1АНВА-2Р(П)-5Р(НР) в комплекте с датчиком уровня ПМП-112 (1ExdIIBT3) предназначен для управления перекачивающим насосом в автоматическом режиме и обеспечивает:
• включение насоса на нижнем (верхнем) уровне;
• отключение насоса на верхнем (нижнем) уровне;
• контроль достижения аварийных уровней (нижнего и верхнего) путем подачи звукового сигнала;
• контроль и индикацию целостности электрических цепей “датчик — сигнализатор”;
• мониторинг (дистанционный контроль) состояния уровня жидкости — с помощью пяти релейных выходов, соответствующих контрольным уровням.
Устройство и принцип работы

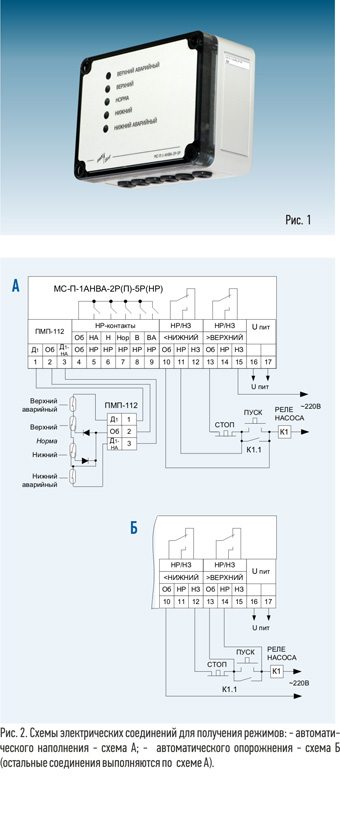

Сигнализатор (рис. 1) выполнен в пластиковом корпусе и оснащен встроенным пьезозвонком.
Комплект сигнализатора с датчиком уровня работает в автоматическом режиме “наполнения” или “опорожнения”, включая — отключая насос на “нижнем” и “верхнем” уровнях, с применением реле с самоудерживающим контактом К1.1 (рис. 2). Возможно ручное управление насосом с помощью поста управления кнопочного (“ПУСК”, “СТОП” — в комплект не входит) при нахождении уровня жидкости в интервале “НОРМА”. Установка режима автоматического “наполнения” производится соединением по рис. 2А, … “опрожнения” — по рис. 2 Б.
Звуковой сигнал включается: — кратковременно (1с) при достижении уровней “нижний” или “верхний”; — продолжительно (~20с) при достижении “нижнего аварийного” или “верхнего аварийного” уровней.
Нормально-разомкнутые контакты реле, соединенные с выходными контактами 4 … 9, обеспечивают внешний мониторинг работы комплекта.
Обозначение и варианты исполнения
Сигнализатор в заказе обозначается в соответствии с его наименованием.
Обозначение датчика уровня образуется перечислением условных обозначений вариантов исполнений, указанных в разделе “ПМП. Варианты исполнения …”, которые записываются через тире: ПМП-112-[1]-[2]-[4]-[5]-[12Б12В]-[12Б12В]-…, например: ПМП-112-М27-НА3000-Н2500-В1000-ВА525.

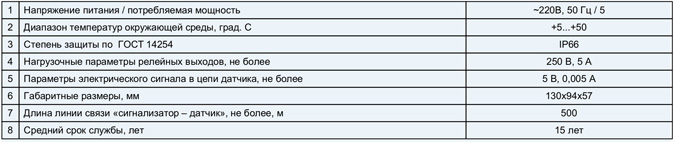

Технические параметры
