МС-ПА-6В(-6НВ)-1Р-ГС(-ВЗ) С ДАТЧИКАМИ ПМП-117 — ШЕСТИКАНАЛЬНЫЕ СИГНАЛИЗАТОРЫ ДЛЯ УСТАНОВКИ ВО ВЗРЫВООПАСНОЙ ЗОНЕ
Назначение
Комплект сигнализатора с датчиками уровня ПМП-117 предназначен для контроля переполнения резервуаров (МС-ПА-6В-1Р-ГС-ВЗ) или контроля переполнения и минимального уровня (МС-ПА-6НВ-1Р-ГС). Сигнализатор обеспечивает включение сирены ВС-3-12В на первом, втором и третьем контрольных уровнях, прерываение встроенного реле на втором контрольном уровне и блокировку реле на третьем контрольном уровне. Сигнализатор может устанавливаться во взрывоопасных зонах в соответствии с маркировкой взрывозащиты 1ExdIIBT4.
Устройство и принцип работы

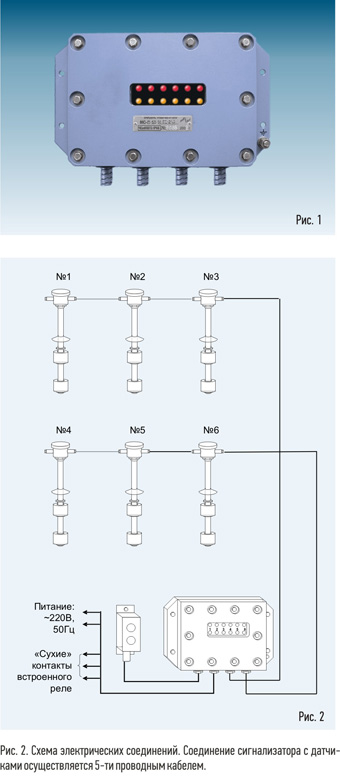

Сигнализатор (рис. 1) выполнен в герметичном корпусе из алюминиевого сплава. При достижении первого контрольного уровня (”90%” — МС-ПА-6В-… или “MIN” — МС-ПА-6НВ-… ), регистрируемого каким-либо датчиком, на 3 с включается сирена, загорается желтый светодиод соответствующего канала. При достижении второго контролируемого уровня (”95%”) сирена включается трижды по 1 с, загорается красный светодиод канала. При достижении верхнего уровня ”Авария” сирена включается на 10 с, горят оба светодиода канала.
При достижении второго контролируемого уровня (”95%”) в любом резервуаре происходит прерывание цепи реле с самоудерживающим контактом (устанавливается в электрощитовой) — насос отключается, но возможно последующее его включение для наполнения других резервуаров. На аварийном уровне реле блокируется.
Обозначение и варианты исполнения
Сигнализатор в заказе обозначается в соответствии с его наименованием.
Обозначение датчика уровня образуется перечислением условных обозначений вариантов исполнений, указанных в разделе “ПМП. Варианты исполнения”, которые записываются через тире: ПМП-117-[1]-[2]-[4]-[5]-[12Б12В]-[12Б12В]-…-[13], например: ПМП-117-М27-В500-ВА300-А150 или ПМП-117-М27-Н2500-В300-ВА150. Примечание: Датчики по схеме рис. 2 выполнены с двумя кабельными вводами. Возможно исполнение с одним кабельным вводом, в этом случае применяются две коробки соединительные ВУУК-4КВ-ПМП-117 (см. РЭ сигнализатора).

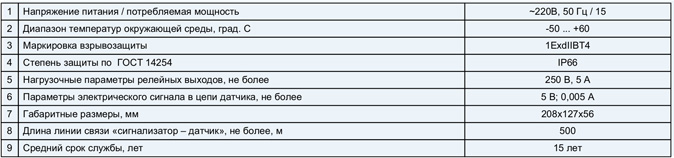

Технические параметры
