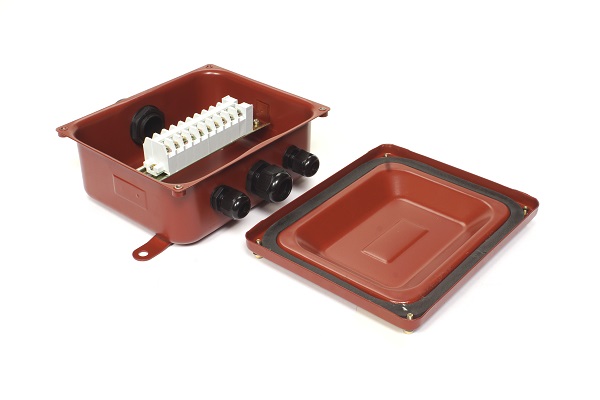

Коробка соединительная КС-10
Коробка КС-10 предназначена для соединения и
разветвления электрических цепей, выполняемых контрольными кабелями с
числом жил до 27 и силовыми кабелями с алюминиевыми и медными жилами
сечением 1,5-6 мм2. В коробке используются пластмассовые сальники PG.
В комплекте 10 пар винтовых клеммных зажимов для присоединения жил проводов и
кабелей сечением не более 6 мм².
Продукция соответствует: ГОСТ Р 51321.1-2007
Коробка соединительная КС-10,
технические характеристики
Климатическое исполнение: У2
Стандарт изготовления: ТУ 3464-009-99856433-2011
Степень защиты: IP 54
Сечение жил: 1,5-6мм2
Напряжение постоянного тока: до 440В
Напряжение переменного тока частотой 50 гЦ: до 660В
Номинальный ток наборных зажимов: 25A
Материал изготовления: сталь с лакокрасочным или полимерным покрытием
| Наименование | Степень
защиты по IP |
Количество
зажимов |
Вводы | Кол-во вводов/
пирамидок |
Диаметр вводимых
кабелей, мм |
Масса |
|---|---|---|---|---|---|---|
| Коробка соединительная КС 10 металлический ввод | IP65 | 10 | М20 | 2 | 6-12 | 1,62 |
| М25 | 1 | 8-16 | ||||
| М32 | 1 | 14-22 | ||||
| Коробка соединительная КС 10 пластмассовый ввод | IP54 | 10 | MG 20 | 2 | 9-14 | 1,5 |
| MG 25 | 1 | 13-18 | ||||
| MG 32 | 1 | 18-25 |
