КОРОБКИ СОЕДИНИТЕЛЬНЫЕ «КС» ИЗ АЛЮМИНИЕВОГО СПЛАВА
Назначение
Коробки типа “КС” (далее коробки) предназначены для размещения клеммных зажимов (и других устройств — по заказу) в случае эксплуатации их во взрывоопасных зонах.
Область применения — взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты.
Устройство
Корпус коробок выполнен из алюминиевого сплава, имеет гальваническое антикоррозионное и защитное лакокрасочное покрытие (рис. 1). Кабельные вводы вварены в стенки корпуса. Герметичность корпусов обеспечивается резиновыми уплотнениями крышки и кабельных вводов. Корпуса имеют два зажима заземления (внутренний и внешний). Съемная крышка крепится посредством болтов с шестигранной головкой. Крепление корпуса: четыре внешние монтажные точки. Применяемые кабели — круглого сечения. Монтаж проводов кабелей осуществляется к винтовым клеммным зажимам (два провода сечением до 2 мм2 в каждый зажим). Кабельные вводы могут быть расположены в один или два ряда (рис. 2, 3).
Технические параметры
Маркировка взрывозащиты — 1ExdIIBT4.
Степень защиты от внешних воздействий — IP66. Температура окружающей среды — (-50…+60)°С.
Максимальное напряжение (АС, DC), В: 300.
Максимальная сила тока, А: 10.
Климатическое исполнение: УХЛ1.
Варианты исполнения

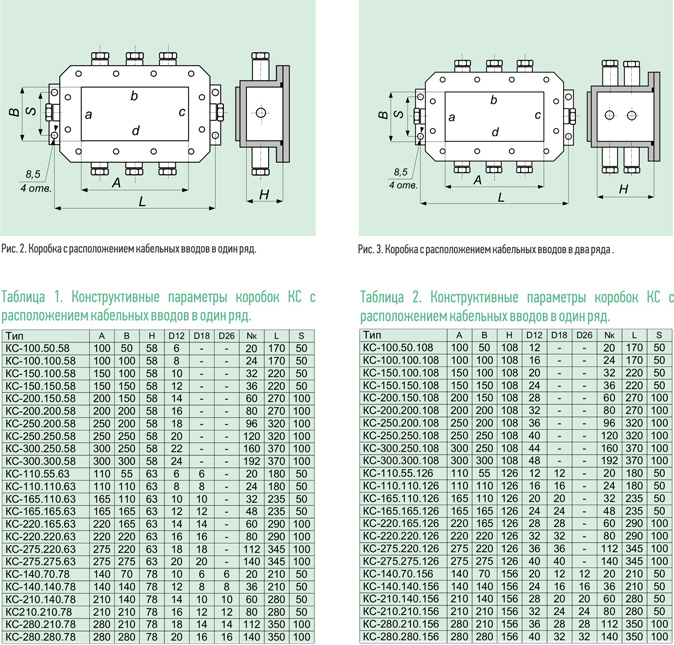

Основные типы и конструктивные параметры коробок приведены в таблицах 1, 2.
Примечания:
1) В столбце “Тип” указано основное обозначение коробки, которое образовано перечислением значений ее внутренних размеров “А, В, Н” (рис. 2, 3).
2) В столбцах “D12”, “D18”, “D26” указано максимальное количество соответствующих кабельных вводов (см. раздел “Кабельные вводы”), умещающихся на всех боковых стенках коробки.
3) “Nк “- максимальное число клеммных зажимов, умещающихся в коробке.
4) “L, S” — установочные размеры отверстий на крепежной пластине (рис. 2, 3).
В обозначении коробки указываются:
- тип коробки;
- число, тип кабельных вводов и их расположение на сторонах коробки;
- число клеммных зажимов.
Примеры:
а) “Коробка соединительная КС-100.50.58-2D12d-20”, где:
“КС-100.50.58”- тип коробки согласно табл.1,
”-2D12d” — два кабельных ввода, диаметром 12 мм, расположенных на стороне “d” (рис. 2);
“-20” — двадцать клеммных зажимов.
б) “Коробка соединительная КС-250.200.108-2D26а-6D12d — 3D18c-40”, где:
“КС-250.200.108”- тип коробки согласно табл.2,
”-2D26а” — два кабельных ввода, диаметром 26 мм, расположенных на стороне “а” (рис. 3);
”-6D12d” — шесть кабельных вводов, диаметром 12 мм, расположенных на стороне “d”;
“-3D18c” — три кабельных ввода, диаметром 18 мм, расположенных на стороне “с”;
“-40” — сорок клеммных зажимов.
в) “Коробка соединительная КС-100.50.58-4D12аbcd-12”, где:
“КС-100.50.58”- тип коробки согласно табл.1;
”-4D12abcd” четыре кабельных ввода, расположенных по одному на каждой боковой стороне корпуса;
“-12” — двенадцать клеммных зажимов.
Примечание: расположение кабельных вводов можно не указывать. При этом кабельные вводы будут установлены на нижней стороне “d”, если не умещаются — на боковых сторонах “а” и “с”, и, в последнюю очередь, — на верхней стороне “b”.
По заказу, взамен клеммных зажимов, установленных на плате (рис. 1), коробки оснащаются DIN-рейкой для крепления клеммных зажимов других типов (тип устанавливаемых клеммных зажимов сообщается изготовителю). Такое исполнение обозначается “КС-тип коробки — число, тип кабельных вводов — DIN”.
Число внутренних клеммных зажимов может быть увеличено по заказу. Обозначается: “КС-…-2М” (два внутренних клеммных зажима).
