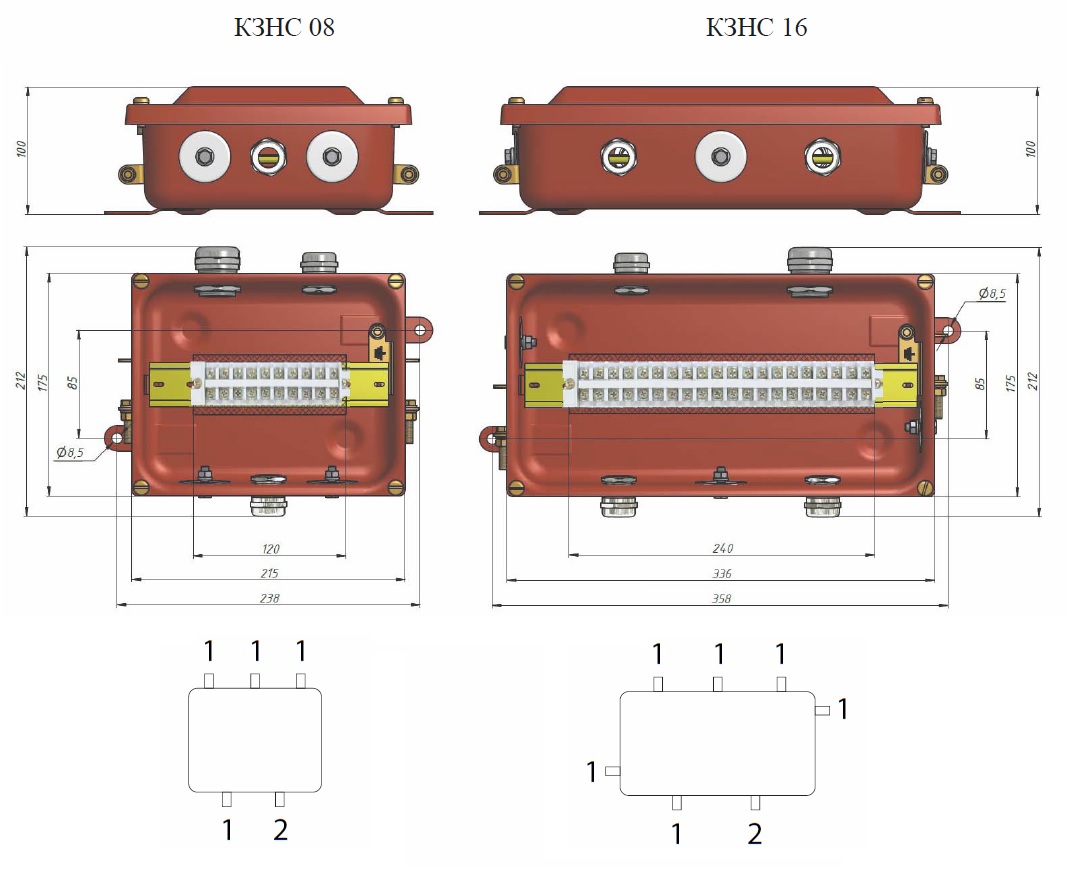

Коробка КЗНС-08, КЗНС-16
Коробки КЗНС с наборными зажимами предназначены для соединения и разветвления вторичных и силовых цепей,
выполняемых контрольными кабелями с числом жил до 52 и силовыми кабелями с алюминиевыми или медными жилами с сечением жил от 1,5 до 6,0 мм2.
Коробки соединительные применяются для соединения и разветвления электрических
цепей постоянного и переменного тока. Напряжение постоянного тока — до 400В,
напряжение переменного тока частоты 50 Гц – до 660В.
На наружной поверхности коробок имеются ушки, предназначенные для их крепления к строительным конструкциям с помощью стандартных крепежных изделий или сварки.
Коробки КЗНС имеют дополнительные отверстия для установки привертных сальников; отверстия закрыты металлическими заглушками, которые при необходимости снимают.
Продукция соответствует: ГОСТ Р 51321.1-2007
Коробка КЗНС, технические характеристики
Климатическое исполнение: У2
Стандарт изготовления: ТУ 3464-009-99856433-2011
Степень защиты c пластмассовыми сальниками: IP 54
Степень защиты c металлическими сальниками: IP 65
Сечение жил: 1,5-6мм2
Напряжение постоянного тока: до 440В
Напряжение переменного тока частотой 50 гЦ: до 660В
Номинальный ток наборных зажимов: 25A
Материал изготовления: сталь с лакокрасочным или полимерным покрытием
| Наименование | Степень
защиты по IP |
Количество
зажимов |
Вводы | Кол-во вводов/
пирамидок |
Диаметр вводимых
кабелей, мм |
Масса |
|---|---|---|---|---|---|---|
| Коробка КЗНС 08 металлический ввод
+2 заглушки Ø25 |
IP65 | 10 | М25 | 2 | 8-16 | 1,67 |
| М32 | 1 | 14-22 | ||||
| Коробка КЗНС 16 металлический ввод
+3 заглушки Ø25 |
20 | М25 | 3 | 8-16 | 2,48 | |
| М32 | 1 | 14-22 | ||||
| Коробка КЗНС 08 пластмассовый ввод
+2 заглушки Ø25 |
IP54 | 10 | MG 25 | 2 | 13-18 | 1,5 |
| MG 32 | 1 | 18-25 | ||||
| Коробка КЗНС 16 пластмассовый ввод
+3 заглушки Ø25 |
20 | MG 25 | 3 | 13-18 | 2,3 | |
| MG 32 | 1 | 18-25 |
| Тип | Количество | Сальники | Диаметры вводимых кабелей, мм | Масса, кг | ||
|---|---|---|---|---|---|---|
| Зажимов | Реек | Тип | Кол-во | |||
| КЗНС 32
сальники металлические +4 заглушки |
32 | 2 | М22 | 3 | 8-15 | 4,95 |
| М30 | 2 | 14-22 | ||||
| М42 | 1 | 23-34 | ||||
| КЗНС 48
сальники металлические +5 заглушек |
48 | 2 | М22 | 4 | 8-15 | 6,2 |
| М30 | 1 | 14-22 | ||||
| М42 | 1 | 23-34 | ||||
| М48 | 1 | 26-39 | ||||
