Коробка КЗНА с наборными зажимами
Коробки с наборными зажимами КЗНА-08, КЗНА-16, КЗНА-32, КЗНА-48 применяются для соединения и
разветвления вторичных и силовых цепей напряжением до 660В переменного тока частотой 50 Гц и постоянного тока до 440 В., выполняемых контрольными
кабелями с числом жил до 52 и силовыми кабелями с алюминиевыми или
медными жилами.
Наборные зажимы рассчитаны на номинальный ток 16А.
На наружной поверхности коробок имеются ушки,
предназначенные для их крепления к строительным конструкциям с помощью
стандартных крепежных изделий или сварки.
Коробки КЗНА поставляются с
уплотнительными пластмассовыми втулками, либо металлическими
заглушками. При вводе кабеля в коробку втулки обрезают по торцам под
соответствующий диаметр кабеля. Если ввод кабеля в отверстие не
предусмотрен, обрезку втулок не производят.
Продукция соответствует: ГОСТ Р 51321.1-2007
Коробка КЗНА, технические характеристики
Климатическое исполнение: У3
Стандарт изготовления: ТУ 3464-009-99856433-2011
Степень защиты без сальников: IP 31
Сечение жил: 1,5-6мм2
Напряжение постоянного тока: до 440В
Напряжение переменного тока частотой 50 гЦ: до 660В
Номинальный ток наборных зажимов: 25A
Материал изготовления: сталь с лакокрасочным или полимерным покрытием
| Наименование | Степень
защиты по IP |
Количество
зажимов |
Вводы | Кол-во вводов/
пирамидок |
Диаметр вводимых
кабелей, мм |
Масса |
|---|---|---|---|---|---|---|
| КЗНА 08 пирамидка
+2 заглушки Ø25 |
IP43 | 10 | пирамидка | 2 | 6-24 | 1,45 |
| пирамидка | 1 | 8-31 | ||||
| КЗНА 16 пирамидка
+3 заглушки Ø25 |
20 | пирамидка | 3 | 6-24 | 2,1 | |
| пирамидка | 1 | 8-31 |
| Наименование | Степень
защиты по IP |
Количество
зажимов |
Кол-во заглушек | Масса |
|---|---|---|---|---|
| КЗНА 32 | IP31 | 32 | 10 | 4,1 |
| КЗНА 48 | 48 | 12 | 5,6 |

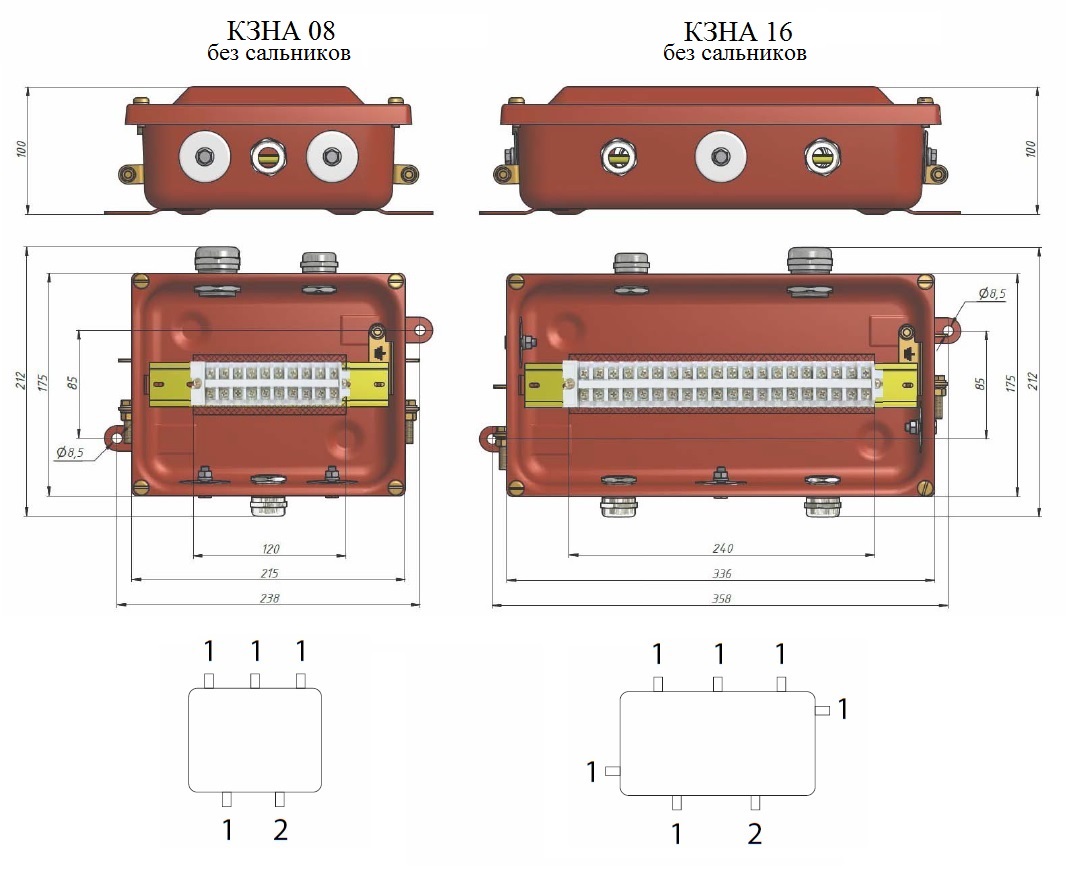

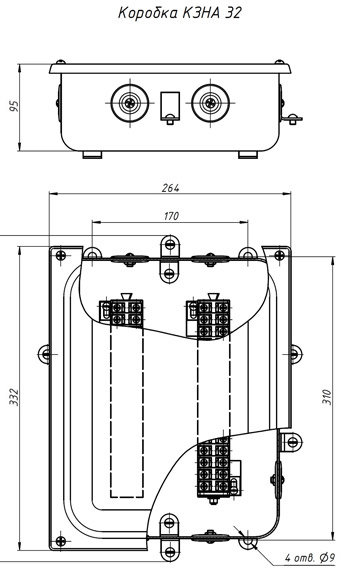

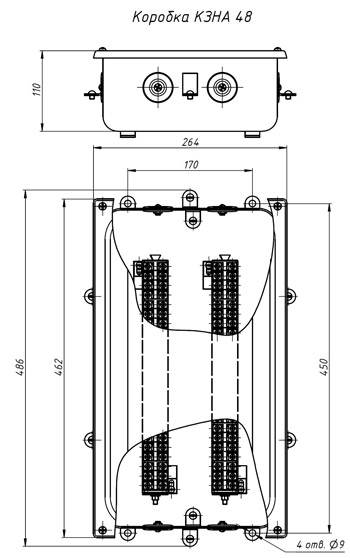

Коробки КЗНА-08, КЗНА-16, КЗНА-32, КЗНА-48, схема
 |
|
 |
 |
