КОРОБКИ ВЗРЫВОЗАЩИЩЕННЫЕ ТИПА КВ-ССА
НАЗНАЧЕНИЕ
Коробки взрывозащищенные типа КВ-ССА относятся к стационарным устройствам и предназначены для изготовления:
Ø соединительных и разветвительных коробок
Ø коробок контроля, управления и сигнализации
Ø щитов распределения систем электропитания и освещения
Ø пускателей двигателей в различных конфигурациях
Корпуса изготавливаются литьем под давлением из алюминия без содержания меди (содержание меди менее 0,1%).
Внутри коробоктипа КВ-ССА возможно размещениеклеммныхблоков,переключателейсвнешнейосьюидругогоэлектрического
оборудования, например, предохранителей, контакторов, трансформаторов, балластныхдросселейит. п. Коробки имеют резьбовую крышку.
оборудования, например, предохранителей, контакторов, трансформаторов, балластныхдросселейит. п. Коробки имеют резьбовую крышку.
Стенки коробок имеют достаточную толщину для сверления и нарезания резьбы для установки кабельных вводов. На крышку и на стенки коробок возможно установить взрывозащищенные устройства управления и сигнализации (кнопки, лампы, переключатели, рукоятки и др.).
Монтажная плата для установки клемм, элементов релейной защиты и автоматики, изготовленная из алюминия, крепится с помощью винтов ко дну корпуса, где для этого имеются площадки с резьбой.
В коробках внутри и снаружи имеются винты из нержавеющей стали со стопорными шайбами для подключения заземления. Они допускают подключение проводников сечением до 35 мм2 для организации эквипотенциального заземления.
Технические характеристики
|
Маркировка взрывозащиты
|
Ex d IIC U
1 Ex d IIC T4,..T6 X
1 Ex d [ia] IIC T5/T6 X
|
|
Степень защиты
|
IP 66
|
|
Диапазон рабочих температур:
— для температурного класса Т6
— для температурного класса Т4, Т5
|
— 60 °С…+ 40 °С
— 60 °С…+ 55 °С
|
|
Напряжение, В, не более
(в зависимости от типоразмера коробки)
|
до 1000
|
|
Максимальный ток, А, не более
(в зависимости от типоразмера коробки)
|
до 250
|
|
Материал корпуса, крышки
|
алюминиевый сплав
|
|
Рабочее положение в пространстве
|
любое
|
|
Заземление
|
два винта заземления (снаружи и внутри)
|
|
Технические условия
|
ТУ3464-034-00153695-2005
|
|
Сертификат соответствия ГОСТ Р
|
РОСС RU.ГБ05.В03478
|
|
Разрешение на применение
|
РРС 00-33397
|
СООТВЕТСТВИЕ КОРОБОК КГА – КОРТЕМ – ВЭЛАН
|
КГА |
КОРТЕМ |
ВЭЛАН |
|
|
КВ-КТСC |
КВ-CCA |
CCA |
КЗВ, КЗРВ-2, КЗВА-ВЭЛ |
ОБЛАСТЬ ПРИМЕНЕНИЯ
| Ø объекты добычи, подготовки и транспортировки нефти и газаØ нефте- и газоперерабатывающие заводы
Ø химические заводы Ø целлюлозно-бумажная промышленность Ø пищевая промышленность |
Ø атомная промышленностьØ машиностроение
Ø тяжелая промышленность Ø фармацевтика Ø энергетика |
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
Дренажные и вентиляционные клапаны. Монтажная панель. Внешняя окраска (по умолчанию RAL 9006 – серый).
Внутренняя антиконденсатная окраска (RAL 2004 — оранжевый).

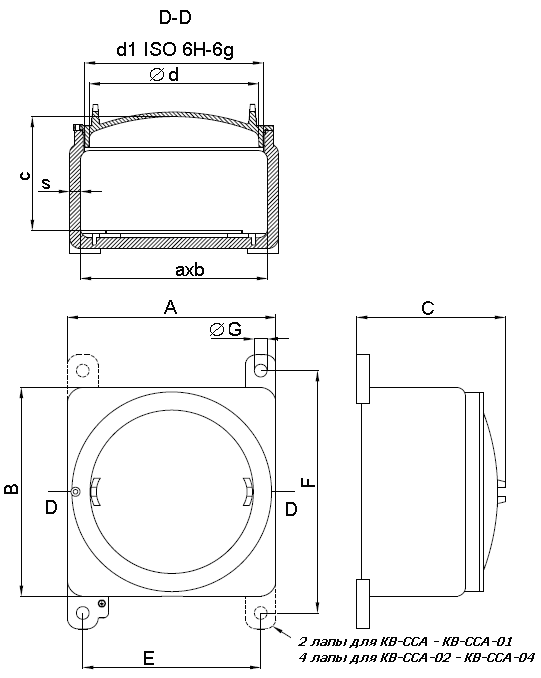

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
|
Тип коробки |
Размеры, мм |
Масса, кг |
|||||||||||
|
Габаритные |
Внутренние |
Установочные |
|||||||||||
|
A |
B |
C |
a |
b |
c |
Æd |
Æd1 |
s |
E |
F |
ÆG |
||
| КВ-CCA |
120 |
120 |
116 |
96 |
96 |
81 |
80 |
М95х2 |
12 |
100 |
145 |
9 |
1,91 |
| КВ-CCAS |
120 |
120 |
145 |
96 |
96 |
110 |
80 |
М95х2 |
12 |
100 |
145 |
9 |
2,1 |
| КВ-CCA-0 |
150 |
150 |
130 |
126 |
126 |
90 |
115 |
М130х2 |
12 |
126 |
174 |
10 |
2,52 |
| КВ-CCA-01 |
174 |
174 |
140 |
146 |
146 |
100 |
135 |
М150х2 |
12 |
150 |
195 |
10 |
3,9 |
| КВ-CCA-02 |
230 |
230 |
165 |
204 |
204 |
113 |
185 |
М200х3 |
12 |
196 |
265 |
14 |
6,83 |
| КВ-CCA-03 |
276 |
276 |
217 |
250 |
250 |
158 |
235 |
М250х3 |
12 |
236 |
316 |
14 |
11,92 |
| КВ-CCA-04 |
430 |
430 |
290 |
398 |
398 |
185 |
360 |
М390х3 |
16 |
390 |
480 |
14 |
29,36 |
МАКСИМАЛЬНОЕ КОЛИЧЕСТВО КАБЕЛЬНЫХ ВВОДОВ УСТАНАВЛИВАЕМЫХ НА СТЕНКАХ КОРОБОК
|
Размерывводов
|
КВ-CCA
|
КВ-CCAS
|
КВ-CCA-0
|
КВ-CCA-01
|
КВ-CCA-02
|
КВ-CCA-03
|
КВ-CCA-04
|
||
|
1
|
1/2″
|
М20х1,5
|
2
|
4
|
3
|
5
|
8
|
15
|
23
|
|
2
|
3/4″
|
М25х1,5
|
2
|
2
|
2
|
3
|
6
|
12
|
17
|
|
3
|
1″
|
М32х1,5
|
1
|
1
|
2
|
2
|
4
|
8
|
12
|
|
4
|
1 1/4«
|
М40х1,5
|
1
|
1
|
1
|
2
|
3
|
6
|
9
|
|
5
|
1 1/2″
|
М50х1,5
|
1
|
1
|
1
|
2
|
2
|
4
|
6
|
|
6
|
2″
|
М63х1,5
|
—
|
1
|
—
|
—
|
2
|
2
|
4
|
|
7
|
2 1/2″
|
М75х1,5
|
—
|
—
|
—
|
—
|
1
|
1
|
2
|
|
8
|
3″
|
М90х1,5
|
—
|
—
|
—
|
—
|
—
|
1
|
2
|
Примечание: данная таблица приведена только в качестве примера. Точное количество сверлений для каждой стороны определяется после согласования с техническим отделом производителя.
|

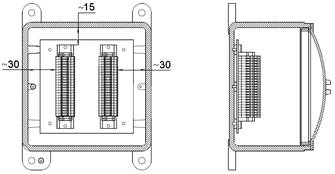

Возможны различные конфигурации
расположения клеммных зажимов внутри корпуса:
|
 |
МАКСИМАЛЬНОЕ КОЛИЧЕСТВО КЛЕММ
|
Сечение клемм,
мм2
|
КВ-CCA
|
КВ-CCAS
|
КВ-CCA-0
|
КВ-CCA-01
|
КВ-CCA-02
|
КВ-CCA-03
|
КВ-CCA-04
|
|
2.5
|
10
|
10
|
18
|
21
|
2х22
|
2х32
|
3х40
|
|
4
|
9
|
9
|
16
|
15
|
2х19
|
2х27
|
3х30
|
|
6
|
7
|
7
|
9
|
11
|
2х15
|
2х22
|
2х28
|
|
10
|
6
|
6
|
7
|
9
|
2х12
|
2х17
|
2х23
|
|
16
|
—
|
—
|
6
|
7
|
2х10
|
2х14
|
2х18
|
|
35
|
—
|
—
|
—
|
5
|
6
|
8
|
12
|
|
70
|
—
|
—
|
—
|
—
|
—
|
—
|
10
|
|
120
|
—
|
—
|
—
|
—
|
—
|
—
|
6
|
|
185
|
—
|
—
|
—
|
—
|
—
|
—
|
4
|
Примечание: данная таблица приведена только в качестве примера. Точное количество сверлений для каждой стороны определяется после согласования с техническим отделом производителя.
Крышки коробок типа КВ-CCА могут оснащаться прозрачным окном (из стекла) для того, чтобы были видны приборы, установленные внутри. Типы и размеры окон приведены в следующей таблице.
Размеры стеклянных окон
 |
|
