КОРОБКИ ВЗРЫВОЗАЩИЩЕННЫЕ ТИПА КВ-КТСВ

Назначение

Коробки взрывозащищенные типа КВ-КТСВ относятся к стационарным устройствам и предназначены для изготовления:

соединительных и разветвительных коробок
коробок контроля, управления и сигнализации
щитов распределения систем электропитания и освещения
пускателей двигателей в различных конфигурациях

Коробки изготовлены из алюминиевого сплава, не содержащего меди (содержание меди менее 0,1%).

Стенки коробок имеют достаточную толщину для сверления и нарезания резьбы для установки кабельных вводов. В коробки предусмотрено размещение клеммных блоков, предохранителей, контакторов, трансформаторов, балластных дросселей и т.п. Монтажная плата для установки клемм, элементов релейной защиты и автоматики, изготовленная из алюминия, крепится с помощью винтов ко дну корпуса, где для этого имеются площадки с резьбой.

На крышку коробок возможно установить взрывозащищенные устройства управления и сигнализации (кнопки, лампы, переключатели, рукоятки и др.).

В коробках внутри и снаружи имеются винты из нержавеющей стали со стопорными шайбами для подключения заземления. Они допускают подключение проводников сечением до 3,5 мм² для организации эквипотенциального заземления.

Технические характеристики

Маркировка взрывозащиты	Ex d IIB U 1 Ex d IIB Т3…Т6 + H₂Х 1 Exd [ia] IIB Т3…Т6 + H₂Х
Степень защиты	IP 66
Диапазон рабочих температур: — для температурного класса Т6 — для температурного класса Т3… Т5	— 60 °С…+ 40 °С — 60 °С…+ 55 °С
Максимально напряжение, В, не более (в зависимости от типоразмера коробки)	2000
Максимальный ток коммутации, А, не более (в зависимости от типоразмера коробки)	625
Материал корпуса, крышки	алюминиевый сплав
Рабочее положение в пространстве	любое
Заземление	три винта заземления (снаружи на корпусе, внутри на корпусе и внутри на крышке)
Технические условия	ТУ3464-034-00153695-2005
Сертификат соответствия ГОСТ Р	РОСС RU.ГБ05.В03478
Разрешение на применение	РРС 00-33397

Соответствие коробок КГА – КОРТЕМ – ВЭЛАН

КГА		КОРТЕМ	ВЭЛАН
КВ-КТСВ	КВ-CCFE	CCFE	КЗРВ-3, КЗРВ-4

Область применения

объекты добычи, подготовки и транспортировки нефти и газа
нефте- и газоперерабатывающие заводы
химические заводы
целлюлозно-бумажная промышленность
пищевая промышленность

атомная промышленность
машиностроение
тяжелая промышленность
фармацевтика
энергетика

Дополнительные опции

Дренажные и вентиляционные клапаны. Монтажнаяпанель. Внешняя окраска (по умолчанию RAL 9006 – серый).

Внутренняя антиконденсатная окраска (RAL 2004 — оранжевый).

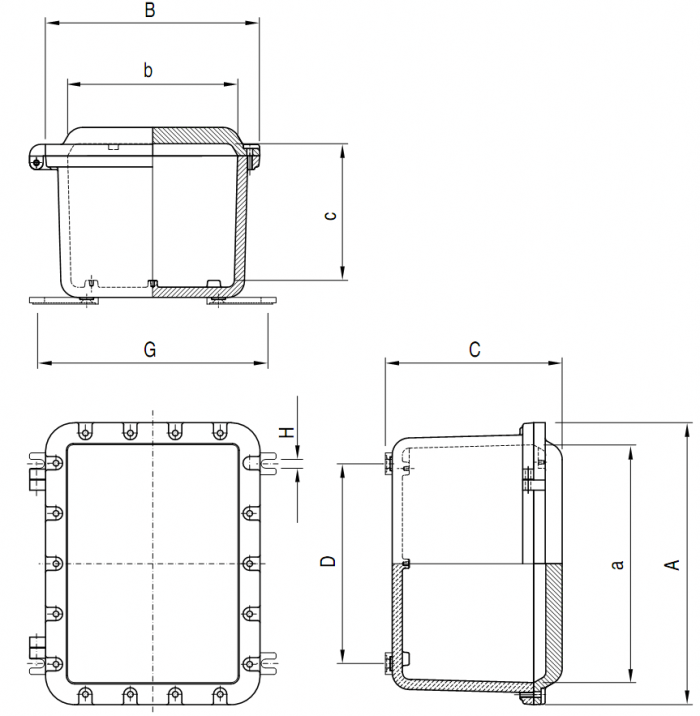

Габаритные и присоединительные размеры

Размеры и масса			КВ-КТСВ-11	КВ-КТСВ-12	КВ-КТСВ-123	КВ-КТСВ-21	КВ-КТСВ-22	КВ-КТСВ-23	КВ-КТСВ-30	КВ-КТСВ-31	КВ-КТСВ-51	КВ-КТСВ-61	КВ-КТСВ-63	КВ-КТСВ-71	КВ-КТСВ-91
Размеры, мм	Внешние	А	175	173	300	285	300	310	415	415	566	670	670	742	960
		В	175	111	111	245	200	260	315	315	366	470	470	542	660
		С	132	106	104	179	234	207	178	259	269	372	245	429	462
	Внутренние	а	115	146	270	220	235	250	351	351	500	600	600	656	844
		b	115	81	81	180	135	200	251	251	300	400	400	456	544
		с	91	68	64	127	175	152	114	195	207	307	180	356	365
	Присоеди-нительные	D	173	195	330	160	195	195	294	294	360	500	500	520	700
		G	78	83	83	245	188	240	295	295	335	438	438	532	650
		Н	13	10	10	13	13	13	13	13	13	13	13	16	16
Масса, кг			4	5	6	13	10	15	20	24	36	58	49	111	190

максимальное количество кабельных вводов устанавливаемых на стенках коробок

Размеры вводов				КВ-КТСВ-11	КВ-КТСВ-12	КВ-КТСВ-123	КВ-КТСВ-21	КВ-КТСВ-22	КВ-КТСВ-23	КВ-КТСВ-30	КВ-КТСВ-31	КВ-КТСВ-51	КВ-КТСВ-61	КВ-КТСВ-63	КВ-КТСВ-71	КВ-КТСВ-91
Длинная сторона(A, C)	1	1/2″	М20х1,5	3	3	6	8	12	9	6	18	25	55	22	69	90
	2	3/4″	М25х1,5	2	3	6	6	7	8	5	15	15	36	18	48	36
	3	1″	М32х1,5	2	2	4	5	6	7	5	10	14	27	17	48	36
	4	11/4«	М40х1,5	—	—	—	3	5	3	4	8	7	13	8	32	25
	5	11/2″	М50х1,5	—	—	—	2	4	3	4	7	7	13	6	20	25
	6	2″	М63х1,5	—	—	—	2	2	3	3	3	5	8	5	17	16
	7	21/2″	М75х1,5	—	—	—	2	2	2	—	3	4	5	5	10	11
	8	3″	М90х1,5	—	—	—	1	1	2	—	2	3	3	3	9	8
Короткая сторона(B, D)	1	1/2″	М20х1,5	3	2	2	6	6	7	4	12	14	35	14	42	54
	2	3/4″	М25х1,5	2	1	1	5	4	6	4	11	8	22	12	30	38
	3	1″	М32х1,5	2	1	1	3	4	5	3	6	8	20	10	30	28
	4	11/4«	М40х1,5	1	1	1	2	2	3	3	5	7	13	5	20	15
	5	11/2″	М50х1,5	1	1	1	2	2	3	3	5	5	9	4	12	15
	6	2″	М63х1,5	1	—	—	1	1	2	2	2	3	6	3	11	10
	7	21/2″	М75х1,5	—	—	—	1	1	1	—	2	2	4	3	6	6
	8	3″	М90х1,5	—	—	—	1	1	1	—	2	2	2	3	5	4

Примечание: данная таблица приведена только в качестве примера. Точное количество сверлений для каждой стороны определяется после согласования с техническим отделом завода-производителя.

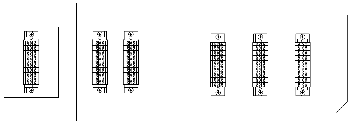

Возможны различные конфигурации расположения клеммных зажимов внутри корпуса:

прямая
диагональная
в несколько рядов
в несколько рядов и на разных уровнях

Максимальное количество клемм, устанавливаемых в коробках

Сечение клемм, мм²	КВ-КТСВ-11	КВ-КТСВ-12	КВ-КТСВ-123	КВ-КТСВ-21	КВ-КТСВ-22	КВ-КТСВ-23	КВ-КТСВ-30	КВ-КТСВ-31	КВ-КТСВ-51	КВ-КТСВ-61	КВ-КТСВ-63	КВ-КТСВ-71	КВ-КТСВ-91
2,5	10	15	30	54	30	66	96	96	144	264	264	540	700
4	8	13	26	44	25	54	76	76	124	228	228	460	600
6	7	10	20	36	20	44	66	66	100	183	183	378	490
10	5	9	20	34	16	42	48	48	84	135	135	300	390
16	5	9	18	28	13	34	32	32	68	108	108	246	320
25	4	5	10	18	10	24	32	32	48	60	60	185	240
35	4	5	10	18	8	24	32	32	48	60	60	123	160
50	—	—	—	5	6	6	10	10	14	34	34	85	110
70	—	—	—	5	6	6	10	10	14	34	34	85	110
95	—	—	—	4	—	5	8	8	12	30	30	38	50
120	—	—	—	4	—	5	8	8	12	30	30	38	50

Примечание: данная таблица приведена только в качестве примера. Точное количество клемм для каждой коробки определяется после согласования с техническим отделом завода-производителя.

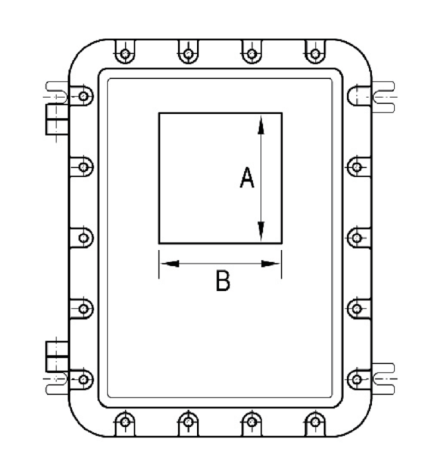

Крышки коробок типа КВ-КТСВ могут оснащаться прозрачным окном (из стекла) для того, чтобы были видны приборы, установленные внутри. Типы и размеры окон приведены в следующей таблице.

Размеры стеклянных окон

Тип окна		FR1ST	FR2ST	FR3ST	FR4ST	F1ST	F2ST	F3ST	F4ST	F5ST	F6ST	F7ST	F8	F9
Размер окна, мм	А	48	96	150	200	60	75	110	150	150	300	300	300	450
Размер окна, мм	В	48	48	48	48	60	75	75	75	150	75	150	300	300

возможные исполнения окон, применяемые для каждого типа крышек

Шифр окна

КВ-КТСВ-11

КВ-КТСВ-12

КВ-КТСВ-123

КВ-КТСВ-21

КВ-КТСВ-22

КВ-КТСВ-23

КВ-КТСВ-30

КВ-КТСВ-31

КВ-КТСВ-51

КВ-КТСВ-61

КВ-КТСВ-63

КВ-КТСВ-71

КВ-КТСВ-91

FR1ST

•

FR2ST

—

•

FR3ST

—

•

—

FR4ST

—

•

—

•

—

F1ST

•

—

•

F2ST

—

•

F3ST

—

•

F4ST

—

•

—

F5ST

—

•

—

F6ST

—

•

—

F7ST

—

•

—

•

—

•

—

Примеры готовых вариантов исполнения щитов на основе коробок типа кв-ктсв
