МОТОР–РЕДУКТОРЫ ПЛАНЕТАРНЫЕ ОДНО–, ДВУХ–, ТРЕХСТУПЕНЧАТЫЕ ТИПОРАЗМЕРОВ ЗМП–31,5, ЗМП–40, ЗМП–50

Мотор-редукторы планетарные одно–, двух–, трехступенчатые типоразмеров 3МП–31,5, 3МП–40, 3МП–50, предназначены для снижения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения, (исключая механизмы для подъема груза) в следующих условиях:

•	работа от сети переменного тока напряжением 220 В или 380 B частотой 50 или 60 Гц;
•	режим работы S1 — продолжительный, с продолжительностью работы 8–24 ч/сут;
•	нагрузка постоянная и переменная (в пределах номинального крутящего момента) одного направления и реверсная;
•	вращение выходных валов — в любую сторону без предпочтительностей;
•	высота над уровнем моря — до 1000 м;
•	внешняя среда — неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м³ ;
•	климатическое исполнение У(N) — умеренный климат, категория размещения 3 — эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от минус 45 °С до плюс 40 °С, или Т — тропический климат, категория размещения 2 —эксплуатация под навесом или в помещении, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, рабочая температура окружающей среды от минус 10 °С до плюс 45 °С.

Для комплектации мотор-редукторов применяются асинхронные двигатели серии 4АМ, серии АИР или серии АИ. По согласованию с изготовителем допускается комплектация мотор-редукторов двигателями сельскохозяйственного исполнения 4А…СУ1 и другими специальными двигателями (морского, взрывобезопасного исполнения, постоянного тока, пониженого напряжения).

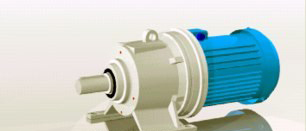

МОТОР–РЕДУКТОР 3МП–31.5
ИСПОЛНЕНИЕ НА ЛАПАХ И ФЛАНЦЕВОЕ

Пример записи обозначения мотор–редуктора при его заказе и в документации другого изделия, в котором он может быть применен:

Мотор-редуктор ЗМП–40–45–115–110УЗ, 380 В, где:

3МП	тип мотор–редуктора;
40	типоразмер мотор–редуктора;
45	частота вращения выходного вала, об/мин;
115	допускаемый крутящий момент на выходном валу Н·м;
110	конструктивное исполнение по способу монтажа;
380 B	напряжение сети.

Пример записи обозначения мотор-редуктора при его заказе и в документации другого изделия, в котором он может быть применен:

Мотор–редуктор 3МП–40–45–115–310Т2, 380 В, где:

3МП–40–45–115	тип мотор–редуктора;
310	конструктивное исполнение по способу монтажа;
Т	климатическое исполнение (тропическое);
2	категория размещения;
380 В	напряжение в сети.

Пример обозначения мотор–редуктора насадного исполнения:

Мотор–редуктор 3МП–40–56–365–310Т2, Н, 380 В.

Наименование мотор-редуктора	Номинальная частота вращения выходного вала, об/мин	Номинальный крутящий момент на выходном валу, Н·м	Передаточное отношение редукторной части	Масса, кг не более	Двигатель
Наименование мотор-редуктора	Номинальная частота вращения выходного вала, об/мин	Номинальный крутящий момент на выходном валу, Н·м	Передаточное отношение редукторной части	Масса, кг не более	Тип	Мощность, кВт
3МП–31,5	2,2	150	408	21,5	АИР63А6	0,18
	3,55	155	408	20	АИР50А4	0,06
	5,6	145	251	20	АИР50B4	0,09
	7,1	115	408	20	АИР50A2	0,09
	9,0	120	163	20	АИР56А4	0,12
	12,5	130	212	20	АИР56А2	0,18
	16	140	170	20,5	АИР56В2	0,25
	18	130	41,6	26	АИР71В8	0,25
	22,4	105	31,9	26	АИР71В8	0,25
	28	120	31,9	25	АИР71А6	0,37
	35,5	145	41,6	26	АИР71А4	0,55
	45	115	31,9	26	АИР71А4	0,55
	56	130	26	27	АИР71В4	0,75
	71	145	41,6	26	АИР71В2	1,1
	90	115	31,9	26	АИР71В2	1,1
	112	125	7,84	37	АИР90L6	1,5
	140	145	10,2	38	АИР90L4	2,2
	180	115	7,84	38	АИР90L4	2,2
	280	135	10,2	44	АИР100S2	4,0
3МП–40	2,2	300	353	31	АИР56А4	0,12
	3,55	300	253	31	АИР53А6	0,18
	5,6	210	253	30	АИР56А4	0,12
	7,1	225	186	30	АИР63А4	0,25
	9,0	250	130	31,2	АИР63A4	0,25
	12,5	265	225	31,2	АИР63A2	0,37
	16	230	186	31,2	АИР63A2	0,37
	18	280	39,7	40	АИР80B8	0,55
	22,4	225	39,7	35	АИР71B6	0,55
	28	250	31,8	37	АИР80А6	0,75
	35,5	285	39,7	38	АИР80A4	1,1
	45	225	31,8	38	АИР80A4	1,1
	56	248	25,6	40	АИР80B4	1,5
	71	280	39,7	40	АИР80B2	2,2
	90	225	31,8	40	АИР80B2	2,2
	112	250	7,9	70	АИР112MA6	3,0
	140	260	6,3	76	АИР112MB6	4,0
	180	285	7,9	76	АИР112M4	5,5
	224	230	6,3	76	АИР112М4	5,5
	280	250	5,48	105	АИР132S4	7,5
3МП–50	3,55	570	201	53	АИР71В8СВ	0,25
	5,6	570	238	53	АИР71А4СВ	0,55
	7,1	570	190	53	АИР71А4СВ	0,55
	9,0	555	161	53	АИР71А4СВ	0,55
	12,5	525	238	48	АИР71А2СВ	0,75
	16,0	445	190	48	АИР71А2СВ	0,75
	18,0	570	39,4	57	АИР90LB8	1,1
	22,4	570	39,4	57	АИР90L6	1,5
	28,0	495	31,9	57	АИР90L6	1,5
	35,5	570	39,4	57	АИР90L4	2,2
	45,0	480	31,9	57	АИР90L4	2,2
	56,0	510	25,1	64	АИР100S4	3,0
	71,0	530	39,4	64	АИР100S2	4,0
	90,0	500	31,9	64	АИР100L2	5,5
	112	331	25,2	64	АИР100S2	4,0
	112	420	7,8	108	АИР132S6	5,5
	140	510	6,9	123	АИР132М6	7,5
	180	570	7,8	123	АИР132М4	11,0
	224	450	6,3	123	АИР132М4	11,0

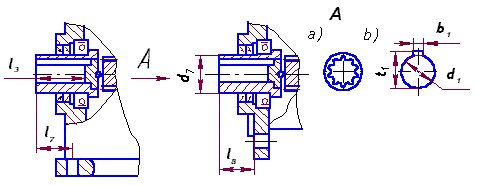

РИСУНОК НАСАДНОЕ ИСПОЛНЕНИЕ

Типоразмер мотор-редуктора	Частота вращения выходного вала, об/мин	L	B	H	l	l₁	l₂	l₃	l₄	l₅	l₆	l₇	l₈	d	d₁	d₂	d₃	d₄	Рис
		не более
3МП–31,5	3,55 … 16	448	190	215	60	82	130	45	70	4	12	26	8	28j6	32x2x9H	15	130h6	12	a
	18 … 90	470	200	217
	112 … 280	565	250	275
3МП–40	5,6 … 16	496	225	247	80	110	170	60	90	6	16	37	28	35k6	32x2x9H	19	130h6	15	a
	18 … 90	546	225	247
	112 … 280	671	320	320
3МП–50	3,55 … 16	620	270	290	110	145	210	72	125	8	18	39	18	45k6	35H7	19	180h8	17	b
	18 … 90	680	270	290			210
	112 … 224	780	350	370			115

Продолжение таблицы

Типоразмер мотор-редуктора	Частота вращения выходного вала,об/мин	d₅	d₆	d₇	b	b₁	b₂	b₃	h	h₁	h₂	H₁	t	t₁
3МП–31,5	3,55 … 16	155	180	40	8h9	–	155	190	100	7	15	0	31	–
	18 … 90											0
	112 … 280											25
3МП–40	5,6 … 16	165	200	40	10h9	–	180	220	112	8	20	0	38	–
	18 … 90											0
	112 … 280											38
3МП–50	3,55 … 16	215	250	55	14h9	10	220	265	132	9	22	0	48,5	40
	18 … 90											0
	112 … 224											43
