ВС-4-3СФ — СИГНАЛИЗАТОР СВЕТОВОЙ
Назначение
Сигнализаторы световые ВС-4-3СФ предназначены для подачи светового сигнала с целью индикации режимов работы оборудования и привлечения внимания людей в аварийных и иных ситуациях. Применяются во взрывоопасных зонах помещений и наружных установок, транспортных средствах, судах.
Устройство, принцип работы

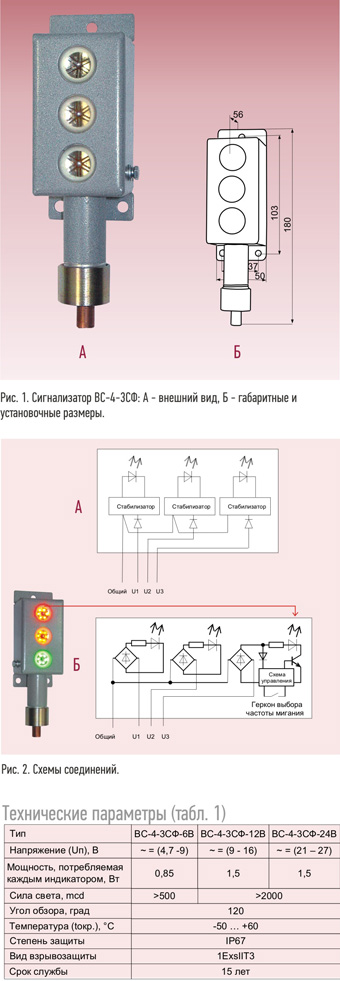

Устройство: Корпус сигнализаторов выполнен из алюминиевого сплава, имеет гальваническое антикоррозионное и защитное лакокрасочное покрытие. Полость корпуса заполнена эпоксидным компаундом. Сигнализаторы имеют три светодиодных ярких индикатора (рис. 1), цвета которых по умолчанию в заказе расположены по аналогии со светофором: зеленый, желтый, красный. Питающий кабель залит компаундом и является незаменяемым.
Принцип работы: при подаче питающего напряжения светодиодный индикатор загорается. Управление каждым световым каналом осуществляется независимо по схеме с общим проводом (рис. 2А).
Варианты исполнения
1) Питающее напряжение — см. “Технические параметры” (табл. 1).
2) Длина присоединенного кабеля — по умолчанию 1,5 м. По заказу — другой длины, например: “ВС-4-…-L3” (длина 3 м).
3) Наличие устройства крепления защитной оболочки кабеля — по умолчанию УКМ-10 (крепление металлорукава, диаметром 10мм) — показан на фотографии рис. 1. По заказу: “ВС-4-…-УКМ-12 (крепление металлорукава, диаметром 12 мм).
4) Возможно выполнение индикаторов с цветовым сочетанием по заказу. Цвета индикаторов обозначаются перечислением начальных букв цветов (Син или С, Ж, З, К) индикаторов снизу вверх – начиная от кабельного ввода. Для двух индикаторов одного цвета допускается как перечисление, так и явное цифровое обозначение повторяющихся цветов, при этом цифровое обозначение «ВС-4-3CФ-Ж-2К-24В» предпочтительнее, чем «ВС-4-3CФ-Ж-К-К-24В». Если все три индикатора одного цвета – обозначение будет «ВС-4-3CФСин-12В» или «ВС-4-3CФС-12В».
Примеры обозначения при заказе:
«ВС-4-3CФ-2Син-Ж-24В-L5» — напряжение питания 24В, два нижних синих индикатора, один желтый (верхний), длина кабеля 5м.
5) Вариант с мигающим красным (верхним) светодиодом ”ВС-4-3СФ-З-Ж-КП-…”(рис. 2Б). Частота мигания устанавливается пользователем путем поднесения постоянного магнита к корпусу сигнализатора .
